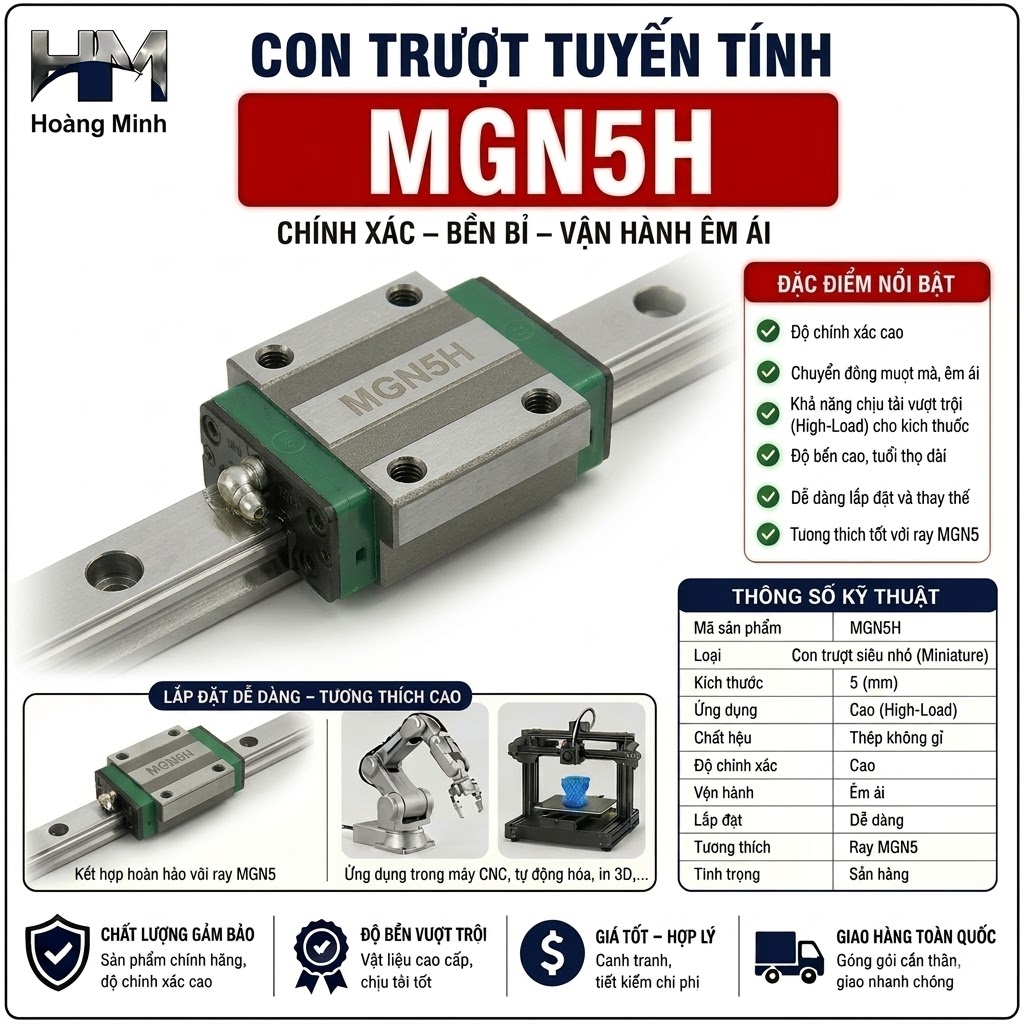

Con trượt tuyến tính MGN5H

Con trượt tuyến tính MGN5H là loại con trượt mini sử dụng bi tuần hoàn, phù hợp với các cơ cấu chuyển động tuyến tính yêu cầu kích thước nhỏ gọn, độ chính xác cao và ma sát thấp. Sản phẩm thường được sử dụng trong máy CNC mini, máy in 3D, thiết bị tự động hóa, máy khắc, thiết bị quang học và các cơ cấu chuyển động chính xác kích thước nhỏ.

Thông số cơ bản:

• Model: MGN5H
• Loại: Con trượt tuyến tính mini dạng dài
• Loại ray tương thích: Ray MGN5
• Chiều rộng ray tương thích: 5 mm
• Chiều cao lắp ráp: khoảng 6 mm
• Chiều rộng con trượt: khoảng 12 mm
• Chiều dài con trượt: khoảng 19 mm
• Khoảng cách tâm lỗ lắp theo chiều ngang: khoảng 8 mm
• Ren lắp đặt trên con trượt: M2
• Tải trọng động tham khảo: khoảng 670 N
• Tải trọng tĩnh tham khảo: khoảng 1.080 N
• Khối lượng con trượt: khoảng 10 g
• Cơ cấu chuyển động: Bi tuần hoàn
• Vật liệu phổ biến: Thép chống ăn mòn/thép cứng gia công chính xác
• Đặc điểm vận hành: Ma sát thấp, chuyển động êm và có khả năng chịu tải theo nhiều hướng

Ưu điểm:

• Kích thước rất nhỏ gọn, phù hợp với các thiết bị có không gian lắp đặt hạn chế.
• Chuyển động tuyến tính êm và ma sát thấp nhờ cơ cấu bi tuần hoàn.
• Độ chính xác và độ ổn định tốt khi lắp đặt đúng kỹ thuật.
• Con trượt dạng dài giúp tăng độ ổn định và khả năng chịu mô-men so với phiên bản ngắn cùng kích thước ray.
• Có khả năng chịu tải theo phương thẳng đứng và phương ngang.
• Trọng lượng nhẹ, thích hợp cho các cơ cấu chuyển động tốc độ cao và tải nhỏ.
• Dễ kết hợp với ray MGN5 trong các hệ thống CNC mini, máy in 3D và thiết bị tự động hóa.

Nhược điểm:

• Khả năng chịu tải thấp hơn các dòng ray tuyến tính có kích thước lớn như MGN7, MGN9, MGN12 hoặc MGN15.
• Kích thước nhỏ nên yêu cầu độ chính xác cao khi căn chỉnh và lắp đặt.
• Dễ bị ảnh hưởng bởi bụi bẩn, mạt kim loại hoặc thiếu chất bôi trơn.
• Không phù hợp với các ứng dụng chịu tải nặng hoặc va đập lớn.
• Cần bảo dưỡng và bôi trơn định kỳ để duy trì độ êm và tuổi thọ của bi trượt.

Lưu ý: Thông số trên là thông số tham khảo phổ biến của chuẩn MGN5H; kích thước, tải trọng và vật liệu thực tế có thể thay đổi nhẹ tùy phiên bản sản phẩm.
