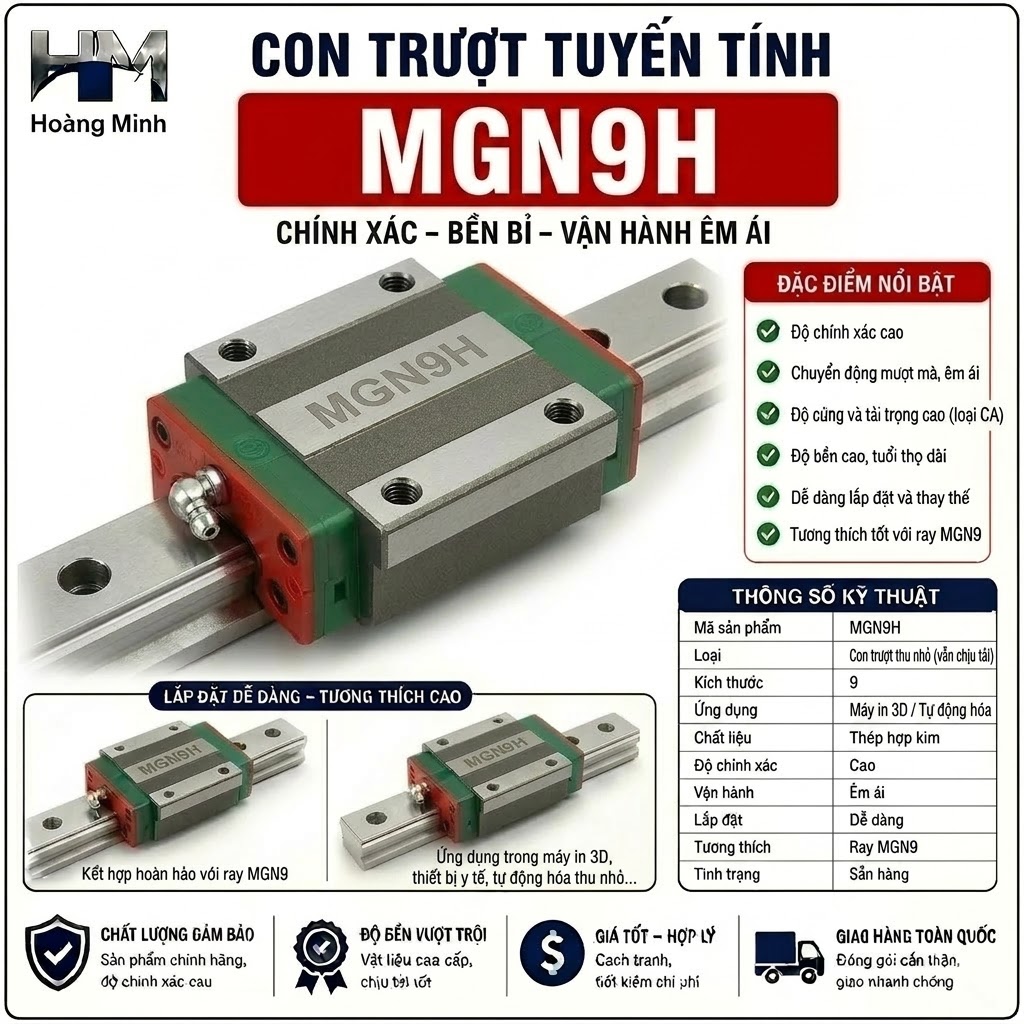

Con trượt tuyến tính MGN9H

Con trượt tuyến tính MGN9H là loại con trượt mini sử dụng bi tuần hoàn, được thiết kế để chuyển động ổn định và chính xác trên thanh ray dẫn hướng tương thích. Với kích thước nhỏ gọn và khả năng chịu tải theo nhiều hướng, sản phẩm phù hợp cho máy CNC mini, máy in 3D, thiết bị tự động hóa, máy khắc laser, robot và các cơ cấu chuyển động tuyến tính yêu cầu độ chính xác cao.

Thông số cơ bản:

Mã con trượt: MGN9H
Loại: Con trượt tuyến tính mini dạng dài
Ray tương thích: MGN9
Chiều rộng ray: 9 mm
Chiều cao ray: khoảng 6,5 mm
Chiều rộng con trượt: khoảng 20 mm
Chiều dài con trượt: khoảng 39,9 mm
Chiều cao tổng thể khi lắp trên ray: khoảng 10 mm
Khoảng cách lỗ lắp theo chiều ngang: khoảng 15 mm
Khoảng cách lỗ lắp theo chiều dọc: khoảng 16 mm
Ren lắp trên con trượt: M3
Khoảng cách lỗ bắt ray: khoảng 20 mm
Khối lượng con trượt: khoảng 26–30 g
Cơ cấu chuyển động: Bi thép tuần hoàn
Tải động tham khảo: khoảng 2,55 kN
Tải tĩnh tham khảo: khoảng 4,02 kN

Ưu điểm:

• Kích thước nhỏ gọn, thích hợp cho các thiết bị có không gian lắp đặt hạn chế.
• Chuyển động tuyến tính êm, độ ma sát thấp và khả năng lặp lại vị trí tốt.
• Thiết kế con trượt dạng dài giúp tăng khả năng chịu tải và độ ổn định so với phiên bản ngắn cùng kích thước ray.
• Có khả năng chịu lực theo nhiều hướng, phù hợp với các cơ cấu chuyển động chính xác.
• Dễ kết hợp với động cơ bước, vít me, dây đai hoặc các hệ thống truyền động tuyến tính khác.
• Kết cấu bi tuần hoàn giúp duy trì chuyển động ổn định khi sử dụng đúng tải trọng và được bôi trơn định kỳ.
• Phù hợp cho nhiều ứng dụng DIY, máy tự động và thiết bị cơ khí chính xác cỡ nhỏ.

Nhược điểm:

• Khả năng chịu tải thấp hơn các dòng ray tuyến tính có kích thước lớn hơn.
• Cần lắp ray trên bề mặt phẳng và căn chỉnh chính xác để tránh kẹt hoặc tăng ma sát.
• Bụi bẩn, phoi kim loại và tạp chất có thể ảnh hưởng đến độ êm và tuổi thọ của bi.
• Cần bôi trơn và bảo dưỡng định kỳ khi hoạt động với tần suất cao.
• Thông số tải trọng và độ chính xác thực tế có thể khác nhau tùy vật liệu, cấp chính xác và đơn vị sản xuất.

Ứng dụng:

Thích hợp sử dụng trong máy CNC mini, máy in 3D, máy khắc laser, bàn trượt tuyến tính, robot, thiết bị đo lường, máy tự động hóa và các cơ cấu chuyển động chính xác kích thước nhỏ.
