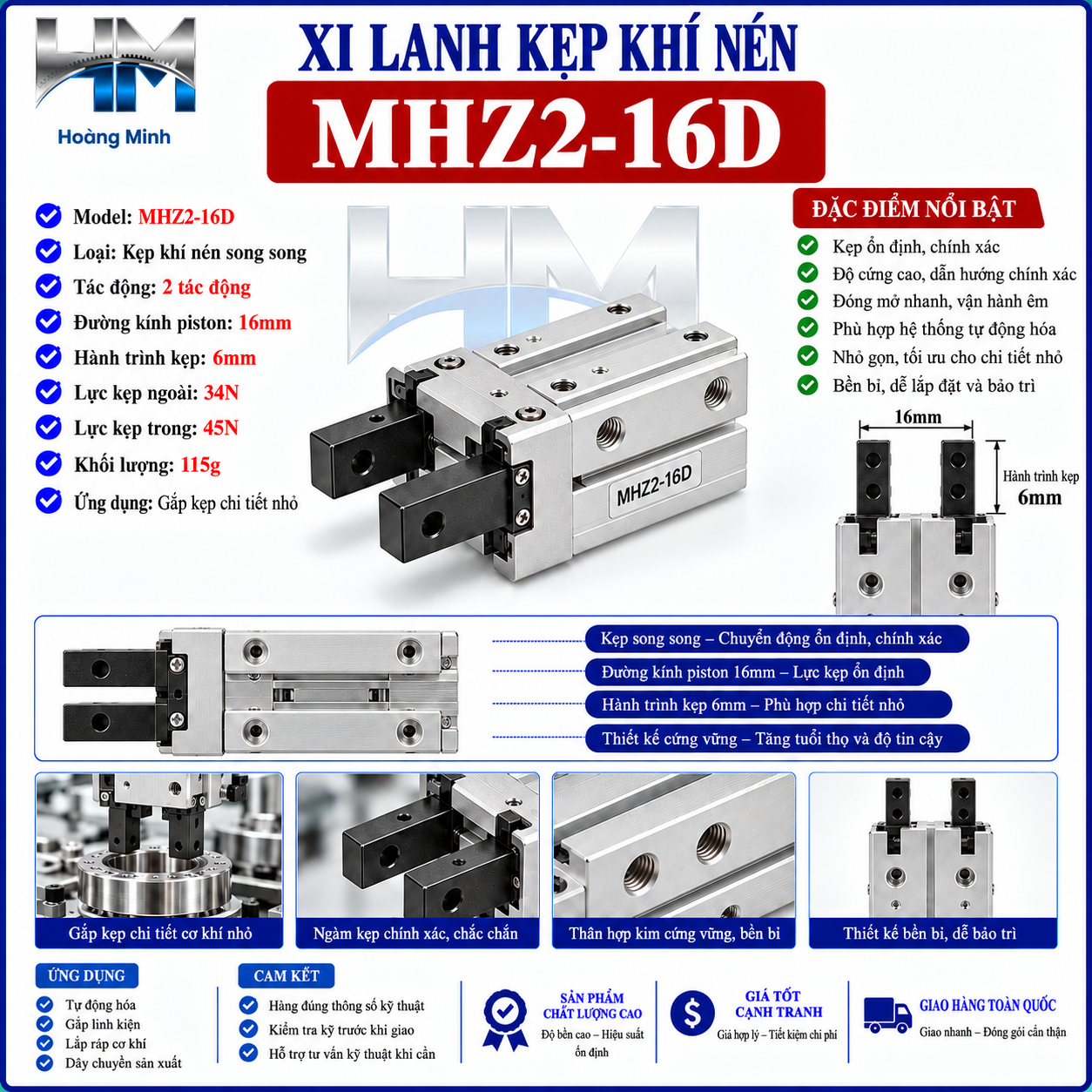

Xi lanh kẹp khí nén MHZ2-16D

Xi lanh kẹp khí nén MHZ2-16D là thiết bị truyền động khí nén được sử dụng phổ biến trong các hệ thống tự động hóa công nghiệp, dây chuyền lắp ráp và máy móc sản xuất. Sản phẩm được thiết kế với cơ cấu hai ngón kẹp chuyển động song song, giúp thực hiện các thao tác kẹp, giữ, định vị và thả chi tiết một cách chính xác, nhanh chóng.
Với đường kính piston 16mm, cơ cấu tác động kép và thiết kế nhỏ gọn, MHZ2-16D phù hợp với các ứng dụng gắp giữ linh kiện có kích thước nhỏ và vừa. Sản phẩm có độ lặp lại cao, khả năng vận hành liên tục và dễ dàng tích hợp vào các hệ thống điều khiển khí nén tự động.

1. Thông số kỹ thuật cơ bản

• Tên sản phẩm: Xi Lanh Kẹp Khí Nén MHZ2-16D
• Mã sản phẩm: MHZ2-16D
• Loại thiết bị: Xi lanh kẹp khí nén hai ngón
• Kiểu kẹp: Kẹp song song
• Cơ cấu hoạt động: Tác động kép
• Đường kính piston: 16mm
• Hành trình đóng/mở: 6mm (tổng hành trình hai ngón kẹp)
• Lực kẹp ngoài: 34N
• Lực kẹp trong: 45N
• Áp suất làm việc: 0.1 – 0.7 MPa
• Nhiệt độ làm việc: -10°C đến 60°C (không đóng băng)
• Độ lặp lại: ±0.01mm
• Tần suất hoạt động tối đa: 180 chu kỳ/phút
• Khối lượng: Khoảng 115g
• Kích thước cổng khí: M5
• Môi chất hoạt động: Khí nén
• Bôi trơn: Không yêu cầu bôi trơn bổ sung trong điều kiện tiêu chuẩn
• Ứng dụng: Kẹp giữ linh kiện, gắp sản phẩm, định vị chi tiết và tự động hóa dây chuyền sản xuất.

Lưu ý: Lực kẹp danh định được xác định tại áp suất 0.5 MPa và vị trí kẹp tiêu chuẩn theo tài liệu kỹ thuật. Lực kẹp thực tế có thể thay đổi tùy thuộc vào áp suất làm việc, chiều dài ngón kẹp và điều kiện sử dụng.

2. Ưu điểm của Xi Lanh Kẹp Khí Nén MHZ2-16D

Thiết kế nhỏ gọn, dễ dàng lắp đặt

MHZ2-16D có kết cấu nhỏ gọn với trọng lượng khoảng 115g, giúp tiết kiệm không gian và thuận tiện khi tích hợp vào các thiết bị tự động hóa. Sản phẩm đặc biệt phù hợp với những hệ thống có diện tích lắp đặt hạn chế hoặc yêu cầu giảm tải trọng cho cơ cấu chuyển động.

Độ chính xác và khả năng lặp lại cao

Với độ lặp lại ±0.01mm, xi lanh hỗ trợ thực hiện thao tác kẹp và thả chi tiết ổn định qua nhiều chu kỳ vận hành. Đặc điểm này giúp nâng cao tính đồng nhất trong các công đoạn lắp ráp và sản xuất linh kiện cơ khí chính xác.

Cơ cấu hai ngón kẹp song song ổn định

Thiết kế hai ngón kẹp chuyển động song song giúp giữ chi tiết thuận tiện, hạn chế hiện tượng lệch vị trí khi được lắp đặt đúng kỹ thuật. Hệ thống dẫn hướng tuyến tính góp phần nâng cao độ cứng vững và duy trì chuyển động ổn định.

Lực kẹp phù hợp với nhiều ứng dụng

Với lực kẹp ngoài 34N và lực kẹp trong 45N, MHZ2-16D đáp ứng nhu cầu kẹp giữ nhiều loại linh kiện nhỏ và vừa. Thiết bị phù hợp cho các công đoạn gắp, di chuyển và định vị chi tiết trong dây chuyền sản xuất.

Tốc độ hoạt động nhanh

Xi lanh có khả năng vận hành với tần suất tối đa 180 chu kỳ/phút trong điều kiện phù hợp. Ưu điểm này giúp đáp ứng các hệ thống tự động hóa yêu cầu thao tác kẹp thả liên tục, góp phần nâng cao năng suất sản xuất.

Cơ cấu tác động kép linh hoạt

Sản phẩm sử dụng khí nén để thực hiện cả hai chuyển động đóng và mở ngón kẹp. Nhờ đó, người dùng có thể điều khiển quá trình kẹp thả thông qua van điện từ và các thiết bị điều khiển khí nén tương thích.

Dễ dàng tích hợp vào hệ thống tự động hóa

MHZ2-16D có thể kết hợp với cảm biến vị trí tương thích, bộ điều khiển và các phụ kiện khí nén để xây dựng hệ thống gắp giữ sản phẩm tự động. Kết cấu tiêu chuẩn giúp thuận tiện trong quá trình lắp đặt, thay thế và bảo trì.

3. Nhược điểm của Xi Lanh Kẹp Khí Nén MHZ2-16D

Lực kẹp còn hạn chế đối với chi tiết nặng

Do sử dụng piston đường kính 16mm, MHZ2-16D có lực kẹp thấp hơn các dòng xi lanh kích thước lớn. Vì vậy, thiết bị không phù hợp với những ứng dụng yêu cầu giữ vật nặng hoặc chịu lực tác động lớn trong quá trình vận hành.

Hành trình kẹp tương đối ngắn

Tổng hành trình đóng/mở 6mm khiến phạm vi thay đổi kích thước vật kẹp bị giới hạn. Đối với các chi tiết có kích thước chênh lệch lớn, người dùng cần lựa chọn đầu ngón kẹp hoặc dòng xi lanh có hành trình phù hợp hơn.

Phụ thuộc vào nguồn cung cấp khí nén

Xi lanh yêu cầu hệ thống khí nén có áp suất và lưu lượng ổn định. Khi áp suất giảm hoặc đường ống khí bị rò rỉ, lực kẹp và hiệu suất hoạt động có thể bị ảnh hưởng.

Không tự duy trì lực kẹp khi mất áp suất

Với cơ cấu tác động kép, MHZ2-16D không được trang bị chức năng tự khóa giữ chi tiết khi mất nguồn khí. Trong những ứng dụng yêu cầu bảo đảm an toàn cho vật kẹp, cần bổ sung cơ cấu giữ hoặc hệ thống bảo vệ thích hợp.

Cần lựa chọn đầu ngón kẹp phù hợp

Tùy theo hình dạng và kích thước chi tiết, người sử dụng có thể cần thiết kế, gia công thêm đầu ngón kẹp chuyên dụng. Điều này có thể làm phát sinh chi phí và thời gian lắp đặt ban đầu.

Cần kiểm tra và bảo dưỡng định kỳ

Mặc dù không yêu cầu bôi trơn bổ sung trong điều kiện tiêu chuẩn, xi lanh vẫn cần được vệ sinh và kiểm tra thường xuyên. Bụi bẩn, hơi ẩm hoặc tạp chất trong khí nén có thể ảnh hưởng đến cơ cấu dẫn hướng và độ ổn định của thiết bị.

4. Ứng dụng của Xi Lanh Kẹp Khí Nén MHZ2-16D

Xi lanh kẹp khí nén MHZ2-16D được sử dụng trong nhiều lĩnh vực sản xuất công nghiệp:

• Dây chuyền lắp ráp tự động: Kẹp giữ và định vị linh kiện trong các công đoạn lắp ráp.
• Hệ thống robot công nghiệp: Làm cơ cấu gắp để giữ và di chuyển các chi tiết nhỏ.
• Ngành sản xuất điện tử: Gắp, giữ và định vị linh kiện điện tử trong quá trình sản xuất.
• Gia công cơ khí chính xác: Hỗ trợ kẹp giữ chi tiết tại các vị trí gia công và kiểm tra.
• Hệ thống cấp phôi tự động: Gắp và chuyển phôi giữa các công đoạn sản xuất.
• Máy đóng gói: Thực hiện thao tác giữ, di chuyển và sắp xếp sản phẩm có kích thước phù hợp.
• Thiết bị kiểm tra tự động: Kẹp và định vị sản phẩm trong quá trình kiểm tra chất lượng.
• Hệ thống tự động hóa nhà máy: Thực hiện các thao tác kẹp, giữ và thả sản phẩm theo chu trình điều khiển.

5. Hướng dẫn sử dụng và bảo quản

Để xi lanh kẹp khí nén MHZ2-16D hoạt động ổn định và duy trì tuổi thọ lâu dài, người sử dụng cần lưu ý:

• Sử dụng nguồn khí nén sạch, khô và đảm bảo áp suất làm việc trong khoảng 0.1 – 0.7 MPa.
• Lựa chọn đầu ngón kẹp phù hợp với hình dạng, kích thước và khối lượng chi tiết.
• Đảm bảo xi lanh được lắp đặt chắc chắn, đúng vị trí và hạn chế lực tác động lệch tâm.
• Không sử dụng thiết bị vượt quá giới hạn lực kẹp, tải trọng và tần suất hoạt động cho phép.
• Kiểm tra các đầu nối và đường ống khí nén để hạn chế rò rỉ trong quá trình vận hành.
• Tránh để bụi bẩn, phoi kim loại và chất lỏng xâm nhập vào cơ cấu dẫn hướng.
• Thực hiện kiểm tra định kỳ ngón kẹp, cơ cấu chuyển động và các bộ phận liên quan.
• Ngắt nguồn khí, xả áp suất và bảo đảm an toàn cho vật kẹp trước khi vệ sinh hoặc bảo trì.

Xi Lanh Kẹp Khí Nén MHZ2-16D là giải pháp phù hợp cho các ứng dụng kẹp giữ và di chuyển linh kiện trong hệ thống tự động hóa công nghiệp. Với thiết kế nhỏ gọn, đường kính piston 16mm, cơ cấu hai ngón kẹp song song và độ lặp lại ±0.01mm, sản phẩm hỗ trợ thực hiện các thao tác gắp giữ chính xác và ổn định.

Mặc dù có một số hạn chế về lực kẹp và hành trình đóng mở, MHZ2-16D vẫn là lựa chọn đáng cân nhắc cho các hệ thống cần cơ cấu kẹp khí nén nhỏ gọn, tốc độ hoạt động nhanh và dễ dàng tích hợp vào dây chuyền sản xuất.

Liên hệ ngay để được tư vấn lựa chọn xi lanh kẹp khí nén MHZ2-16D phù hợp với nhu cầu sử dụng và nhận báo giá sản phẩm.
