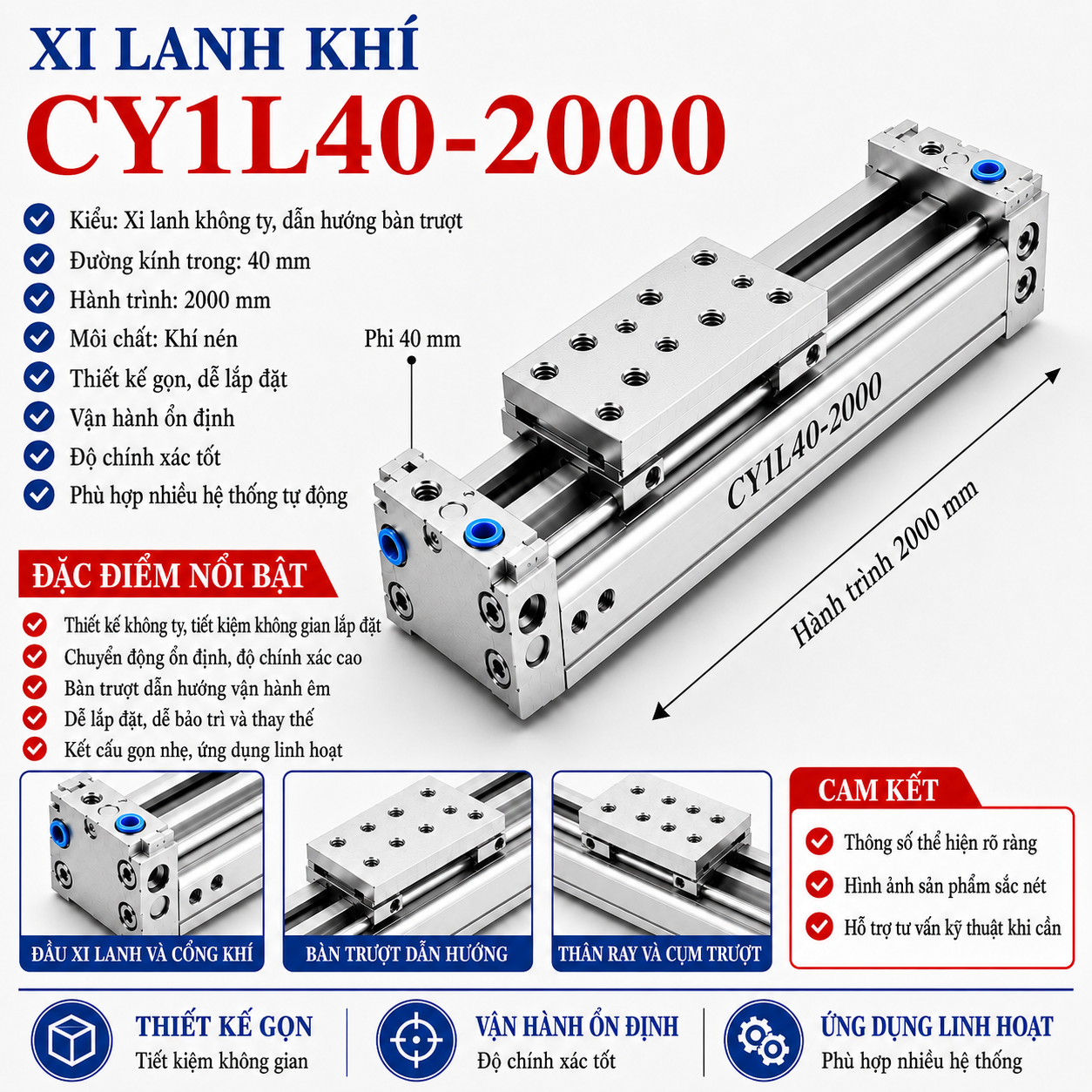

Xi lanh khí CY1L40-2000

Xi lanh khí CY1L40-2000 là loại xi lanh không ty sử dụng cơ cấu liên kết từ tính, tích hợp bàn trượt giúp truyền chuyển động tuyến tính trực tiếp đến tải. Thiết kế hành trình dài 2000 mm phù hợp cho các hệ thống tự động hóa, máy đóng gói, thiết bị vận chuyển, cơ cấu cấp phôi và các ứng dụng cần di chuyển vật thể trên khoảng cách lớn.

Thông số cơ bản

Model: CY1L40-2000

Loại xi lanh: Xi lanh khí không ty, liên kết từ tính

Kiểu dẫn hướng: Bàn trượt sử dụng bạc bi

Kiểu hoạt động: Tác động kép

Đường kính piston: 40 mm

Hành trình: 2000 mm

Môi chất sử dụng: Khí nén

Áp suất làm việc tối đa: 0,7 MPa

Áp suất làm việc tối thiểu: 0,18 MPa

Áp suất thử: 1,05 MPa

Tốc độ piston: 50 – 500 mm/s

Nhiệt độ môi trường và khí làm việc: -10°C đến 60°C, không để đóng băng

Giảm chấn: Đệm cao su / bộ giảm chấn

Bôi trơn: Không yêu cầu bôi trơn thường xuyên

Khả năng lắp cảm biến: Có ray hỗ trợ lắp cảm biến hành trình

Ưu điểm

• Thiết kế không ty giúp tiết kiệm đáng kể không gian lắp đặt so với xi lanh có ty truyền thống, đặc biệt với hành trình dài 2000 mm.
• Đường kính piston 40 mm phù hợp với nhiều ứng dụng cần lực truyền động tương đối lớn.
• Bàn trượt tích hợp giúp kết nối tải trực tiếp và tạo chuyển động tuyến tính thuận tiện.
• Cơ cấu bạc bi giúp bàn trượt chuyển động ổn định và giảm ma sát.
• Liên kết từ tính giúp tách biệt piston bên trong và bàn trượt bên ngoài, hạn chế kết cấu ty piston nhô ra ngoài.
• Có cơ cấu giảm chấn giúp hạn chế va đập khi piston di chuyển đến cuối hành trình.
• Không yêu cầu bôi trơn thường xuyên, giúp giảm công việc bảo trì.
• Có thể lắp cảm biến để xác định vị trí piston và kết nối với hệ thống điều khiển tự động.
• Hành trình dài phù hợp với máy tự động, dây chuyền sản xuất và hệ thống vận chuyển tuyến tính.

Nhược điểm

• Hành trình 2000 mm làm tổng thể thiết bị khá dài, cần tính toán kỹ không gian và độ cứng của vị trí lắp đặt.
• Khả năng chịu tải phụ thuộc vào hướng lắp, vị trí trọng tâm và tốc độ vận hành; tải lớn hoặc tải lệch tâm cần được tính toán trước khi sử dụng.
• Cơ cấu liên kết từ tính có thể bị tách khi tải hoặc lực tác động vượt quá giới hạn cho phép.
• Với hành trình dài, cần căn chỉnh chính xác để tránh tải lệch hoặc lực tác động không đều lên bàn trượt.
• Cần sử dụng nguồn khí nén sạch và ổn định để duy trì độ bền cũng như khả năng vận hành lâu dài.

Ứng dụng

CY1L40-2000 thích hợp sử dụng trong máy đóng gói, máy lắp ráp tự động, hệ thống cấp phôi, cơ cấu đẩy sản phẩm, dây chuyền băng tải, máy gia công, thiết bị nâng chuyển và các hệ thống cần chuyển động tuyến tính hành trình dài.
