Cách Chọn Xi Lanh Khí Nén Compact Phù Hợp, Chính Xác

Xi lanh khí nén compact là thiết bị được sử dụng phổ biến trong các hệ thống tự động hóa nhờ thiết kế nhỏ gọn, khả năng vận hành linh hoạt và tiết kiệm không gian lắp đặt. Tuy nhiên, để thiết bị hoạt động ổn định, người dùng cần lựa chọn đúng thông số kỹ thuật theo yêu cầu thực tế.
Vậy cách chọn xi lanh khí nén compact như thế nào để đảm bảo hiệu suất, độ bền và tối ưu chi phí? Bài viết dưới đây sẽ hướng dẫn chi tiết những tiêu chí quan trọng giúp bạn lựa chọn sản phẩm phù hợp.

1. Xi Lanh Khí Nén Compact Là Gì?

Xi lanh khí nén compact là loại xi lanh có thiết kế thân ngắn, kích thước nhỏ gọn hơn so với nhiều dòng xi lanh khí nén thông thường có cùng đường kính piston và hành trình.

Thiết bị hoạt động bằng cách sử dụng áp suất khí nén để tạo ra chuyển động tịnh tiến của piston và cần piston. Chuyển động này được ứng dụng để đẩy, kéo, kẹp, giữ hoặc định vị sản phẩm trong dây chuyền sản xuất.

Ưu điểm nổi bật của xi lanh khí nén compact

• Thiết kế nhỏ gọn: Phù hợp với những vị trí có không gian lắp đặt hạn chế.
• Lắp đặt linh hoạt: Dễ dàng tích hợp vào hệ thống máy móc và dây chuyền tự động.
• Vận hành ổn định: Tạo chuyển động tuyến tính nhanh và có khả năng lặp lại.
• Đa dạng kích thước: Có nhiều lựa chọn về đường kính piston và hành trình.
• Dễ bảo trì: Cấu tạo tương đối đơn giản, thuận tiện khi kiểm tra và thay thế.

Nhờ những ưu điểm trên, xi lanh compact được sử dụng rộng rãi trong ngành đóng gói, lắp ráp điện tử, chế biến thực phẩm, sản xuất linh kiện và nhiều lĩnh vực công nghiệp khác.

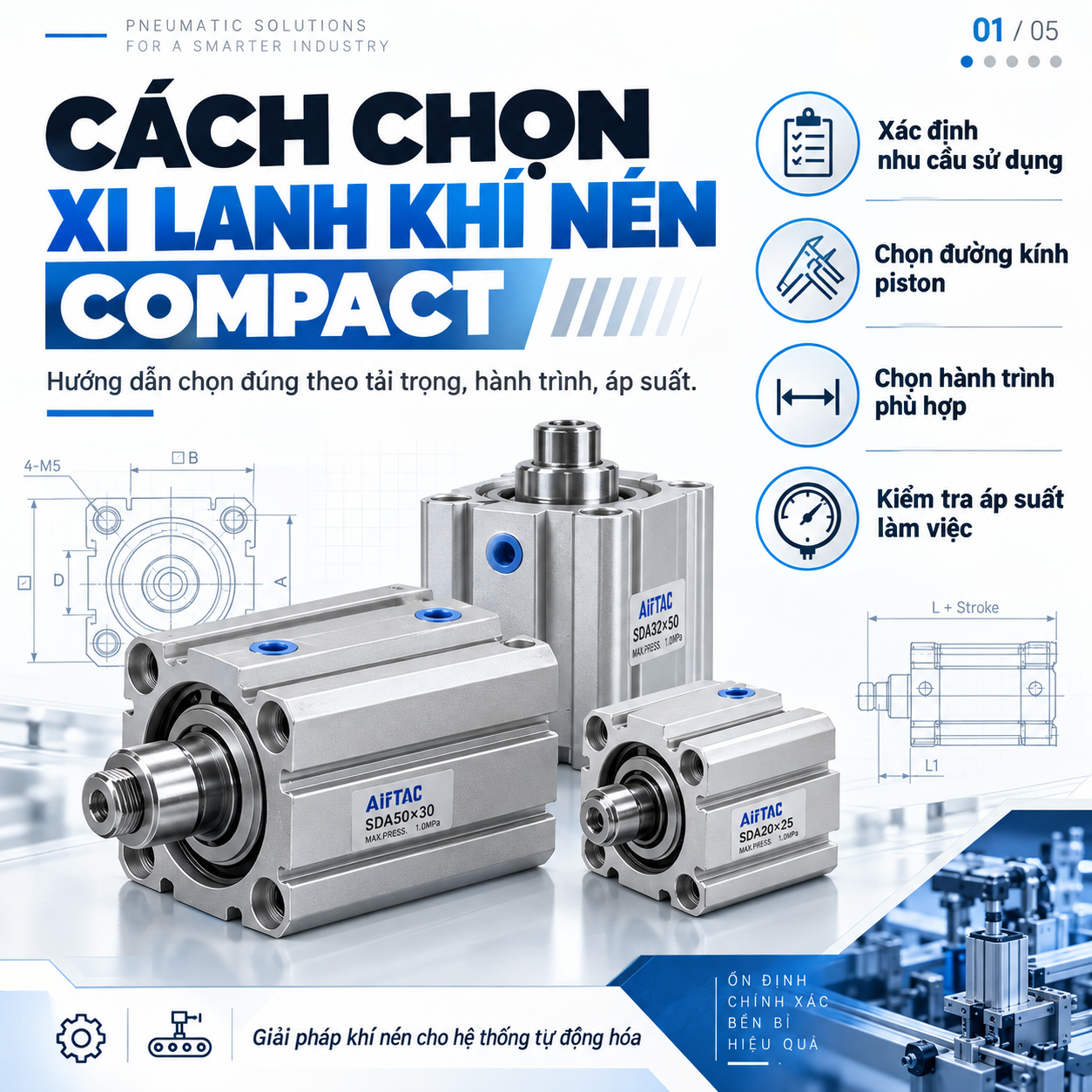

2. Hướng Dẫn Cách Chọn Xi Lanh Khí Nén Compact Chính Xác

Để lựa chọn được xi lanh phù hợp, người dùng cần xem xét nhiều yếu tố như đường kính piston, hành trình, áp suất làm việc, tải trọng và điều kiện lắp đặt.

Dưới đây là những tiêu chí quan trọng không nên bỏ qua.

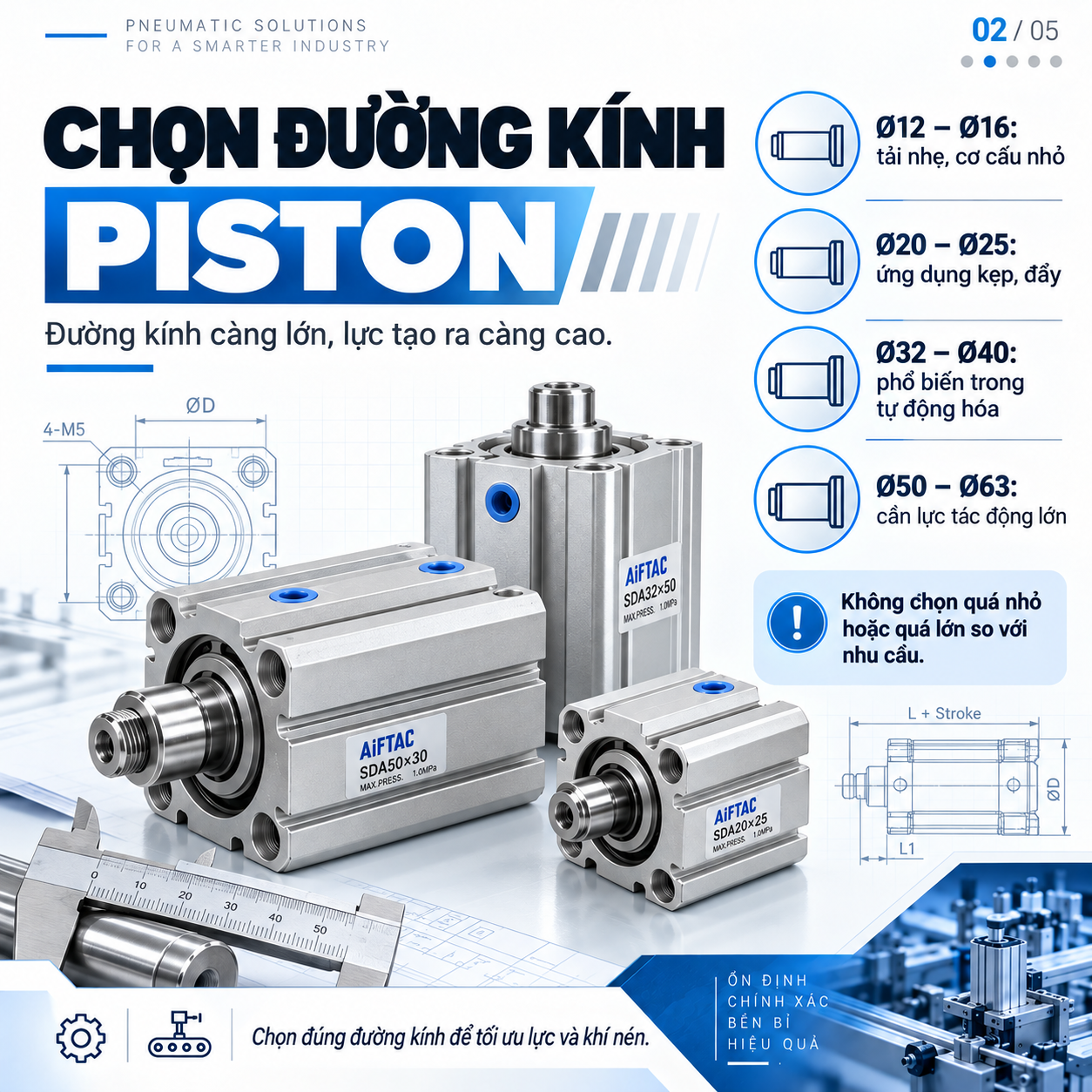

2.1. Lựa chọn đường kính piston phù hợp

Đường kính piston là thông số ảnh hưởng trực tiếp đến lực đẩy và lực kéo của xi lanh khí nén compact.

Thông thường, đường kính piston càng lớn thì diện tích chịu áp suất càng lớn, từ đó tạo ra lực tác động cao hơn ở cùng mức áp suất.

Một số kích thước đường kính piston phổ biến gồm:

• Ø12 mm, Ø16 mm: Phù hợp với cơ cấu nhỏ, tải trọng nhẹ.
• Ø20 mm, Ø25 mm: Thường sử dụng trong các bộ phận kẹp, đẩy và định vị.
• Ø32 mm, Ø40 mm: Phù hợp với nhiều ứng dụng tự động hóa công nghiệp.
• Ø50 mm, Ø63 mm: Sử dụng khi cần lực tác động lớn hơn.
• Ø80 mm, Ø100 mm: Phù hợp với những hệ thống yêu cầu lực đẩy cao.

Các kích thước trên chỉ mang tính tham khảo. Khả năng đáp ứng tải trọng thực tế còn phụ thuộc vào áp suất, cơ cấu truyền động và điều kiện vận hành.

Lưu ý: Không nên chọn đường kính piston quá nhỏ vì có thể khiến xi lanh không đủ lực hoạt động. Ngược lại, lựa chọn kích thước quá lớn có thể gây lãng phí chi phí đầu tư và tăng lượng khí nén tiêu thụ.

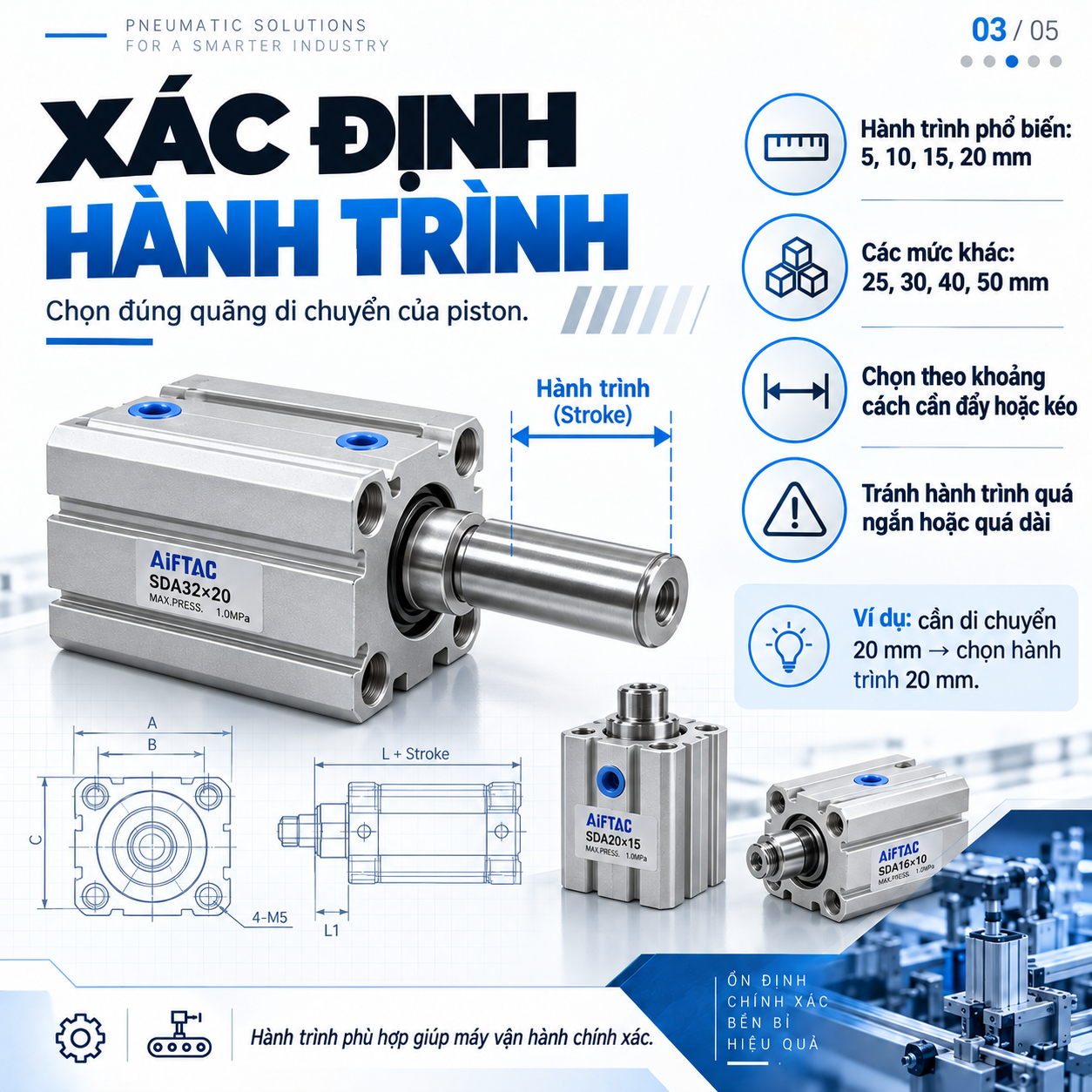

2.2. Xác định hành trình xi lanh

Hành trình là khoảng cách piston di chuyển từ vị trí ban đầu đến vị trí cuối cùng.

Đây là thông số đặc biệt quan trọng trong cách chọn xi lanh khí nén compact, bởi hành trình quyết định phạm vi chuyển động của cơ cấu chấp hành.

Các mức hành trình thường gặp bao gồm:

• 5 mm
• 10 mm
• 15 mm
• 20 mm
• 25 mm
• 30 mm
• 40 mm
• 50 mm

Ngoài ra, một số dòng sản phẩm còn có hành trình dài hơn hoặc hỗ trợ kích thước theo yêu cầu.
Ví dụ, nếu cơ cấu máy cần đẩy sản phẩm di chuyển 20 mm, người dùng có thể lựa chọn xi lanh compact hành trình 20 mm, với điều kiện đã tính toán đầy đủ khoảng hở và vị trí lắp đặt.
Việc chọn hành trình quá ngắn sẽ khiến thiết bị không đáp ứng được yêu cầu. Trong khi đó, hành trình quá dài có thể làm tăng kích thước lắp đặt và phát sinh va chạm không mong muốn.

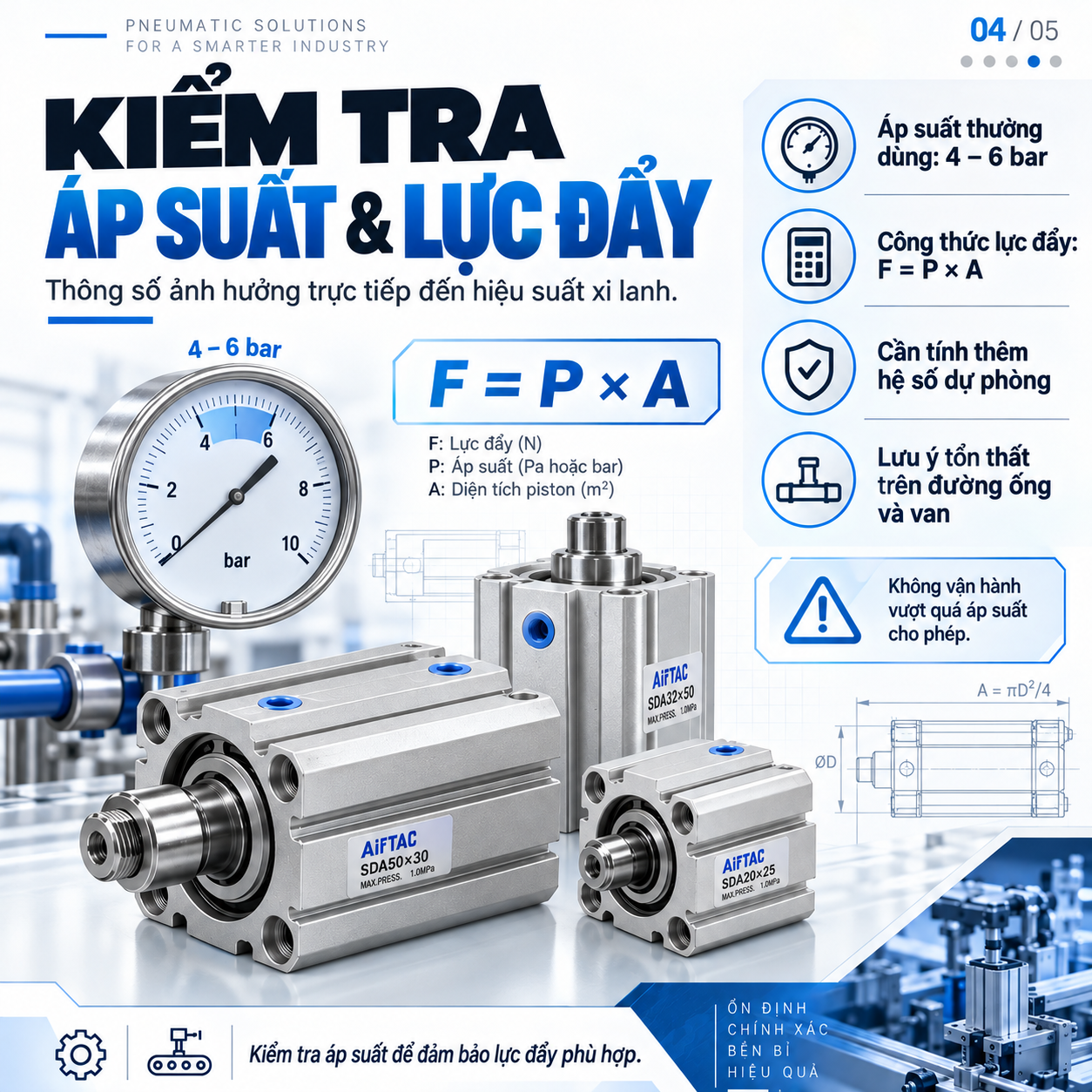

2.3. Kiểm tra áp suất khí nén làm việc

Áp suất khí nén ảnh hưởng trực tiếp đến lực tác động và khả năng vận hành của xi lanh.

Nhiều hệ thống khí nén công nghiệp hoạt động quanh mức 4–6 bar. Tuy nhiên, áp suất cho phép của từng dòng xi lanh có thể khác nhau.

Khi lựa chọn, cần kiểm tra:

• Áp suất làm việc tối thiểu của xi lanh.
• Áp suất làm việc tối đa theo thông số nhà sản xuất.
• Áp suất thực tế tại vị trí lắp đặt.
• Mức độ ổn định của nguồn cấp khí nén.

Đặc biệt, cần tính đến tổn thất áp suất trên đường ống, van điều khiển và các phụ kiện kết nối.

Không nên vận hành xi lanh vượt quá áp suất cho phép, bởi điều này có thể làm hỏng phớt làm kín, giảm tuổi thọ thiết bị và gây mất an toàn.

2.4. Tính toán lực đẩy và tải trọng

Một trong những yếu tố quan trọng nhất khi chọn xi lanh compact là xác định lực cần thiết để thực hiện chuyển động.

Lực đẩy lý thuyết của xi lanh có thể tính theo công thức:

F = P × A

Trong đó:

• F: Lực đẩy lý thuyết (N).
• P: Áp suất khí nén (Pa).
• A: Diện tích piston (m²).

Ví dụ, xi lanh có đường kính piston 32 mm, hoạt động ở áp suất 6 bar sẽ tạo ra lực đẩy lý thuyết khoảng 483 N.

Tuy nhiên, lực thực tế thường thấp hơn do ma sát bên trong, tổn thất áp suất và các yếu tố vận hành.

Vì vậy, khi lựa chọn cần tính toán thêm hệ số dự phòng phù hợp với tải trọng, tốc độ chuyển động và điều kiện làm việc.

Đối với cơ cấu nâng hạ, cần xem xét cả trọng lực, gia tốc và phương án đảm bảo an toàn khi mất áp suất.

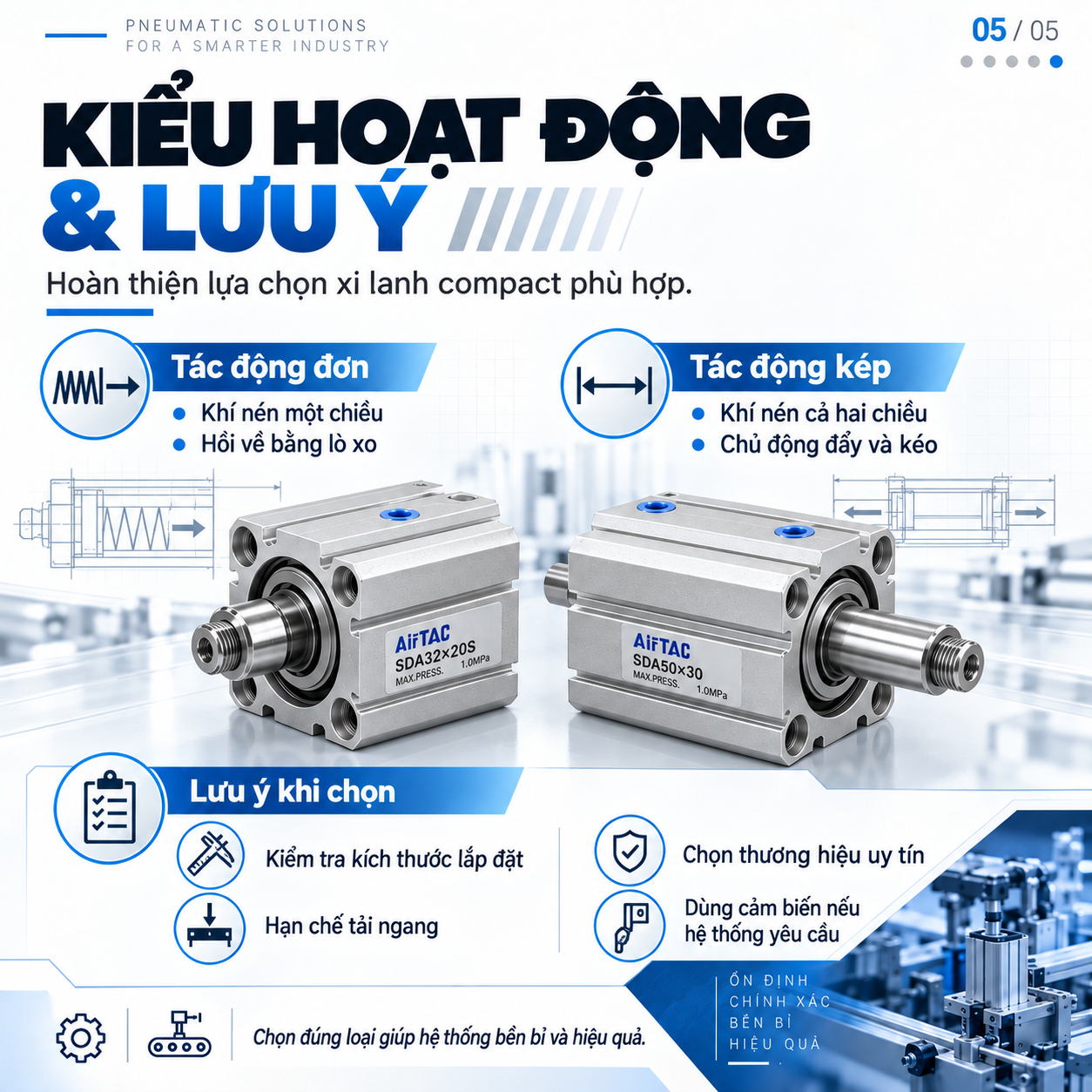

2.5. Lựa chọn xi lanh tác động đơn hoặc tác động kép

Xi lanh khí nén compact thường được chia thành hai loại chính.

Xi lanh compact tác động đơn

Loại xi lanh này sử dụng khí nén để tạo chuyển động theo một chiều, chiều còn lại thường được thực hiện bằng lực lò xo.

Ưu điểm là cấu tạo đơn giản và phù hợp với những cơ cấu có yêu cầu chuyển động một chiều bằng khí nén.

Xi lanh compact tác động kép

Xi lanh tác động kép sử dụng khí nén để điều khiển piston di chuyển theo cả hai chiều.

Loại này phù hợp với các hệ thống cần chủ động điều khiển quá trình đẩy và kéo.

Khi lựa chọn, cần căn cứ vào yêu cầu chuyển động thực tế để tránh sử dụng sai loại xi lanh.

2.6. Kiểm tra kích thước và vị trí lắp đặt

Ưu điểm lớn nhất của xi lanh khí nén compact là khả năng tiết kiệm không gian. Tuy nhiên, không phải sản phẩm compact nào cũng có kích thước giống nhau.

Trước khi mua, cần kiểm tra:

• Chiều dài tổng thể của xi lanh.
• Kích thước thân và vị trí lỗ bắt vít.
• Kích thước ren đầu cần piston.
• Khoảng không gian cần thiết khi piston di chuyển.
• Vị trí lắp đầu nối khí và cảm biến.

Nếu thay thế xi lanh cũ, nên đối chiếu bản vẽ kỹ thuật của sản phẩm mới để đảm bảo tương thích.

Ngoài ra, cần hạn chế tải trọng ngang tác động trực tiếp lên cần piston. Với những ứng dụng chịu lực ngang hoặc mô-men lớn, nên sử dụng cơ cấu dẫn hướng phù hợp.

2.7. Lựa chọn thương hiệu và chất lượng sản phẩm

Thương hiệu cũng là yếu tố cần cân nhắc khi tìm hiểu cách chọn xi lanh khí nén compact.

Một số thương hiệu được sử dụng phổ biến trên thị trường gồm:

• SMC: Có nhiều dòng xi lanh compact phục vụ ứng dụng tự động hóa.
• Festo: Cung cấp các sản phẩm khí nén với nhiều tùy chọn kỹ thuật.
• Airtac: Có danh mục xi lanh khí nén đa dạng, phù hợp với nhiều hệ thống công nghiệp.

Khi lựa chọn, nên ưu tiên nhà cung cấp có thông số kỹ thuật rõ ràng, sản phẩm chính hãng và chính sách hỗ trợ phù hợp.

Không nên chỉ dựa vào giá bán mà bỏ qua chất lượng, tuổi thọ và khả năng tương thích với hệ thống hiện tại.

3. Những Sai Lầm Thường Gặp Khi Chọn Xi Lanh Khí Nén Compact

Trong quá trình lựa chọn và sử dụng, nhiều người thường mắc phải một số sai lầm khiến thiết bị hoạt động không hiệu quả.

Chọn sai đường kính piston: Khiến xi lanh không đủ lực hoặc tiêu thụ nhiều khí nén không cần thiết.

Chọn hành trình không phù hợp: Làm cơ cấu không đạt vị trí mong muốn hoặc gây va chạm trong quá trình vận hành.

Không kiểm tra áp suất: Dẫn đến tình trạng xi lanh hoạt động yếu hoặc vượt giới hạn cho phép.

Bỏ qua tải trọng ngang: Có thể làm cong cần piston, mòn phớt và giảm tuổi thọ thiết bị.

Không kiểm tra cảm biến: Khiến xi lanh không tương thích với hệ thống điều khiển tự động.

Để tránh những vấn đề trên, người dùng nên tham khảo catalog kỹ thuật và lựa chọn sản phẩm theo đúng yêu cầu ứng dụng.

4. Ứng Dụng Phổ Biến Của Xi Lanh Khí Nén Compact

Nhờ kích thước nhỏ gọn và khả năng vận hành linh hoạt, xi lanh compact được ứng dụng trong nhiều hệ thống sản xuất.

Hệ thống đóng gói tự động

Xi lanh được sử dụng để đẩy sản phẩm, giữ vị trí bao bì hoặc điều khiển các cơ cấu đóng gói.

Dây chuyền lắp ráp linh kiện

Thiết bị hỗ trợ thao tác kẹp, đẩy, ép nhẹ và định vị chi tiết trong quá trình lắp ráp.

Máy móc ngành điện tử

Với thiết kế tiết kiệm không gian, xi lanh compact phù hợp với những cơ cấu máy có kích thước hạn chế.

Hệ thống phân loại sản phẩm

Xi lanh kết hợp với cảm biến và van điện từ để thực hiện thao tác đẩy hoặc chuyển hướng sản phẩm trên băng tải.
