Cách Chọn Xi Lanh Khí Nén Tiêu Chuẩn Chính Xác Nhất

Cách chọn xi lanh khí nén tiêu chuẩn là một trong những yếu tố quan trọng giúp hệ thống khí nén hoạt động ổn định, hiệu quả và tiết kiệm chi phí vận hành. Việc lựa chọn đúng loại xi lanh không chỉ đảm bảo lực đẩy, hành trình và tốc độ chuyển động mà còn giúp tăng tuổi thọ thiết bị, hạn chế hư hỏng trong quá trình sử dụng.
Tuy nhiên, trên thị trường hiện nay có rất nhiều loại xi lanh khí nén với kích thước, kiểu dáng và thông số kỹ thuật khác nhau. Vậy làm thế nào để lựa chọn được sản phẩm phù hợp? Hãy cùng tìm hiểu chi tiết qua bài viết dưới đây.

1. Xi Lanh Khí Nén Tiêu Chuẩn Là Gì?

Xi lanh khí nén tiêu chuẩn là thiết bị truyền động sử dụng năng lượng của khí nén để tạo ra chuyển động cơ học theo phương thẳng. Thiết bị được sản xuất theo những quy cách kỹ thuật nhất định nhằm đảm bảo khả năng lắp đặt, vận hành và thay thế trong hệ thống tự động hóa.

Cấu tạo cơ bản của xi lanh khí nén bao gồm:

• Thân xi lanh: Chứa piston và tạo không gian làm việc cho khí nén.
• Piston: Chuyển đổi áp suất khí nén thành lực chuyển động.
• Ty xi lanh: Truyền lực từ piston đến cơ cấu bên ngoài.
• Phớt làm kín: Ngăn ngừa rò rỉ khí và duy trì áp suất.
• Nắp trước và nắp sau: Bảo vệ các bộ phận bên trong.
• Cổng cấp khí: Kết nối xi lanh với hệ thống khí nén.

Các dòng xi lanh khí nén tiêu chuẩn thường được ứng dụng trong dây chuyền sản xuất, máy đóng gói, máy ép, hệ thống phân loại sản phẩm và nhiều thiết bị tự động hóa khác.

2. Tại Sao Cần Chọn Đúng Xi Lanh Khí Nén Tiêu Chuẩn?

Việc lựa chọn xi lanh khí nén phù hợp ảnh hưởng trực tiếp đến hiệu suất và độ an toàn của hệ thống.

Nếu lựa chọn xi lanh có lực đẩy quá nhỏ, thiết bị có thể không đủ khả năng thực hiện công việc. Ngược lại, xi lanh có kích thước quá lớn sẽ làm tăng chi phí đầu tư, tiêu thụ nhiều khí nén và chiếm diện tích lắp đặt không cần thiết.

Lựa chọn đúng xi lanh khí nén mang lại những lợi ích sau:

• Đảm bảo lực đẩy và lực kéo đáp ứng yêu cầu vận hành.
• Giúp thiết bị hoạt động ổn định, chính xác.
• Giảm mức tiêu thụ khí nén không cần thiết.
• Hạn chế tình trạng mài mòn, cong ty hoặc hỏng phớt.
• Tiết kiệm chi phí bảo trì và thay thế.
• Nâng cao tuổi thọ của toàn bộ hệ thống.

Vì vậy, trước khi mua, người sử dụng cần tìm hiểu kỹ các thông số và đặc điểm của từng dòng sản phẩm.

3. Hướng Dẫn Cách Chọn Xi Lanh Khí Nén Tiêu Chuẩn

Để lựa chọn được xi lanh khí nén phù hợp, cần xem xét đồng thời nhiều yếu tố kỹ thuật. Dưới đây là những tiêu chí quan trọng nhất.

3.1. Xác Định Lực Đẩy Và Lực Kéo Cần Thiết

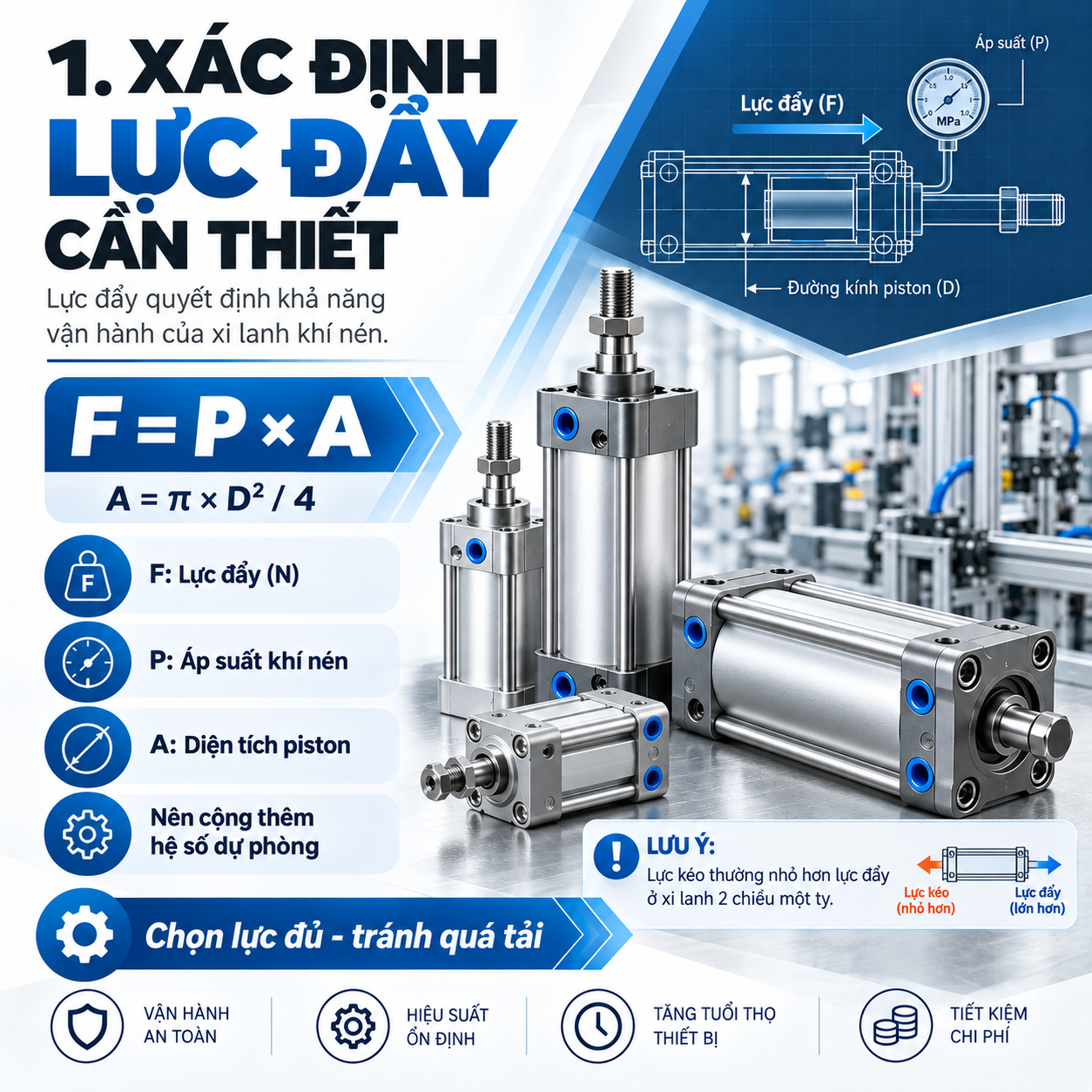

Lực đẩy là thông số đầu tiên cần xác định khi lựa chọn xi lanh khí nén.
Lực này phụ thuộc chủ yếu vào áp suất làm việc và diện tích piston.
Công thức tính lực đẩy lý thuyết:
F = P × A
Trong đó:

• F: Lực đẩy của xi lanh (N).
• P: Áp suất khí nén (Pa).
• A: Diện tích bề mặt piston (m²).

Diện tích piston được tính theo công thức:
A = π × D² / 4
Trong đó D là đường kính piston.
Ví dụ:
Một xi lanh có đường kính piston 50 mm, hoạt động ở áp suất 6 bar.
Diện tích piston:
A = 3,14 × 0,05² / 4 ≈ 0,001963 m².
Lực đẩy lý thuyết:
F = 600.000 × 0,001963 ≈ 1.178 N.
Như vậy, xi lanh có thể tạo lực đẩy lý thuyết khoảng 1.178 N, tương đương trọng lực của vật có khối lượng khoảng 120 kg.
Tuy nhiên, lực thực tế còn phụ thuộc vào ma sát, tổn thất áp suất và điều kiện vận hành. Vì vậy, cần lựa chọn xi lanh có lực dự phòng phù hợp, thay vì sử dụng đúng bằng lực tính toán.
Đối với xi lanh hai chiều một ty, lực kéo thường nhỏ hơn lực đẩy do diện tích chịu áp suất phía có ty piston bị giảm.

3.2. Lựa Chọn Đường Kính Piston Phù Hợp

Đường kính piston quyết định trực tiếp đến khả năng tạo lực của xi lanh khí nén.
Một số kích thước đường kính piston phổ biến gồm:

• Ø16 mm và Ø20 mm: Phù hợp với cơ cấu nhỏ, tải nhẹ.
• Ø25 mm và Ø32 mm: Thường sử dụng trong máy móc tự động hóa.
• Ø40 mm và Ø50 mm: Thích hợp với các ứng dụng cần lực trung bình.
• Ø63 mm và Ø80 mm: Sử dụng cho cơ cấu yêu cầu lực lớn.
• Ø100 mm trở lên: Phù hợp với những ứng dụng công nghiệp có tải trọng cao.

Đây chỉ là cách phân loại mang tính tham khảo. Khả năng chịu tải thực tế cần được tính toán theo áp suất, hướng chuyển động và điều kiện làm việc.

Lưu ý: Không nên chọn đường kính piston chỉ dựa vào trọng lượng vật cần di chuyển, bởi lực ma sát, gia tốc và tải trọng phụ cũng ảnh hưởng đến hiệu suất hoạt động.

3.3. Xác Định Hành Trình Xi Lanh

Hành trình xi lanh là khoảng cách piston di chuyển từ vị trí đầu đến vị trí cuối.
Thông số này thường được ký hiệu là Stroke và có đơn vị milimét (mm).
Các hành trình phổ biến bao gồm:
25 mm, 50 mm, 75 mm, 100 mm, 125 mm, 150 mm, 200 mm, 250 mm, 300 mm và 500 mm.
Ví dụ, nếu cơ cấu cần di chuyển một khoảng 200 mm, có thể lựa chọn xi lanh hành trình 200 mm khi các điều kiện lắp đặt cho phép.
Khi xác định hành trình, cần lưu ý:

• Khoảng cách chuyển động thực tế của cơ cấu.
• Không gian lắp đặt xi lanh.
• Chiều dài tổng thể khi ty piston duỗi ra.
• Khả năng chịu tải và chống cong của ty piston.
• Vị trí điểm dừng và yêu cầu giảm chấn.

Đối với xi lanh hành trình dài, cần kiểm tra nguy cơ mất ổn định và cong ty khi chịu lực nén. Trong một số ứng dụng, nên sử dụng thêm cơ cấu dẫn hướng để đảm bảo độ chính xác.

3.4. Lựa Chọn Áp Suất Làm Việc

Áp suất khí nén ảnh hưởng trực tiếp đến lực sinh ra trong quá trình vận hành.
Nhiều hệ thống khí nén công nghiệp sử dụng áp suất làm việc khoảng 4–7 bar. Tuy nhiên, áp suất cho phép của từng loại xi lanh có thể khác nhau tùy theo thiết kế và thông số nhà sản xuất.
Khi lựa chọn cần kiểm tra:

• Áp suất làm việc tối thiểu.
• Áp suất làm việc tối đa.
• Áp suất thực tế tại đầu cấp khí của xi lanh.
• Khả năng điều chỉnh áp suất của hệ thống.

Không nên vận hành xi lanh vượt quá áp suất định mức vì có thể gây hỏng phớt, rò rỉ khí hoặc làm giảm tuổi thọ thiết bị.

3.5. Chọn Loại Xi Lanh Theo Nguyên Lý Hoạt Động

Một yếu tố quan trọng trong cách chọn xi lanh khí nén tiêu chuẩn là xác định nguyên lý hoạt động phù hợp.
Xi lanh khí nén tác động đơn
Loại xi lanh này sử dụng khí nén để tạo chuyển động theo một chiều. Chiều còn lại thường được thực hiện bằng lực lò xo hoặc lực tác động bên ngoài.
Ưu điểm là cấu tạo tương đối đơn giản, phù hợp với các ứng dụng có hành trình ngắn và yêu cầu vận hành không quá phức tạp.
Xi lanh khí nén tác động kép
Xi lanh tác động kép sử dụng khí nén để điều khiển cả chiều tiến và chiều lùi của piston.
Đây là dòng sản phẩm được sử dụng rộng rãi trong các hệ thống tự động hóa nhờ khả năng điều khiển linh hoạt, đáp ứng nhiều yêu cầu về lực và hành trình.
Ngoài ra, người dùng có thể cân nhắc xi lanh compact, xi lanh có dẫn hướng hoặc xi lanh không ty tùy thuộc vào không gian và đặc điểm ứng dụng.

3.6. Kiểm Tra Tiêu Chuẩn Kích Thước Xi Lanh

Khi chọn xi lanh khí nén tiêu chuẩn, cần quan tâm đến các tiêu chuẩn thiết kế nhằm đảm bảo khả năng lắp đặt và thay thế.
Một số tiêu chuẩn phổ biến gồm:

• ISO 15552: Áp dụng cho các dòng xi lanh có đường kính piston từ 32–320 mm, quy định kích thước cơ bản, lắp đặt và phụ kiện.
• ISO 6432: Thường áp dụng cho xi lanh thân tròn có đường kính piston từ 8–25 mm.
• ISO 21287: Áp dụng cho xi lanh khí nén compact, giúp tiết kiệm không gian lắp đặt.

Các tiêu chuẩn này hỗ trợ tính tương thích về kích thước, tuy nhiên vẫn cần đối chiếu bản vẽ kỹ thuật, kiểu lắp và phụ kiện của từng sản phẩm trước khi thay thế.

3.7. Lựa Chọn Kiểu Lắp Đặt Và Phụ Kiện

Tùy theo thiết kế máy, xi lanh có thể được lắp đặt bằng chân đế, mặt bích, khớp nối hoặc các dạng gá đỡ khác.
Việc lựa chọn kiểu lắp phù hợp giúp hạn chế lực tác động lệch tâm lên ty piston, đồng thời hỗ trợ quá trình bảo trì và thay thế.
Ngoài ra, cần xem xét các phụ kiện đi kèm như:

• Van điện từ điều khiển khí nén.
• Van tiết lưu điều chỉnh tốc độ.
• Cảm biến từ xác định vị trí piston.
• Đầu nối và ống dẫn khí.
• Bộ lọc và điều áp khí nén.
• Bộ giảm chấn hoặc cơ cấu dẫn hướng.

Đặc biệt, với những ứng dụng cần tốc độ cao, cần kiểm tra khả năng hấp thụ năng lượng va đập tại cuối hành trình để tránh làm hư hỏng thiết bị.

4. Những Sai Lầm Thường Gặp Khi Chọn Xi Lanh Khí Nén

Trong thực tế, nhiều người lựa chọn xi lanh chỉ dựa trên kích thước hoặc giá thành mà bỏ qua các yêu cầu kỹ thuật.
Một số sai lầm phổ biến bao gồm:
Chọn xi lanh có lực quá nhỏ: Khiến thiết bị vận hành yếu, không đủ lực nâng hoặc đẩy tải.
Chọn hành trình không phù hợp: Gây thiếu khoảng di chuyển hoặc phát sinh va chạm cơ khí.
Không kiểm tra áp suất: Làm giảm hiệu suất và có thể gây hư hỏng thiết bị.
Bỏ qua tải trọng ngang: Khiến ty piston chịu lực lệch tâm, dẫn đến mài mòn nhanh.
Không quan tâm tiêu chuẩn lắp đặt: Gây khó khăn khi thay thế xi lanh hoặc lắp phụ kiện.
Để tránh những vấn đề trên, người sử dụng nên tham khảo tài liệu kỹ thuật và kiểm tra điều kiện vận hành thực tế trước khi quyết định mua sản phẩm.

5. Kinh Nghiệm Chọn Mua Xi Lanh Khí Nén Tiêu Chuẩn

Bên cạnh việc tính toán thông số, lựa chọn nhà cung cấp uy tín cũng là yếu tố quan trọng.
Khi mua xi lanh khí nén, nên ưu tiên những sản phẩm có:

• Thông số kỹ thuật và bản vẽ kích thước rõ ràng.
• Nguồn gốc, thương hiệu và mã sản phẩm cụ thể.
• Vật liệu phù hợp với môi trường làm việc.
• Khả năng thay thế phụ kiện thuận tiện.
• Chính sách bảo hành và hỗ trợ kỹ thuật đầy đủ.

Một số thương hiệu xi lanh khí nén được biết đến trên thị trường hiện nay gồm SMC, Festo, Airtac và nhiều nhà sản xuất thiết bị tự động hóa khác.
Tùy theo ngân sách, yêu cầu kỹ thuật và điều kiện vận hành, người dùng có thể lựa chọn dòng sản phẩm phù hợp nhất.
