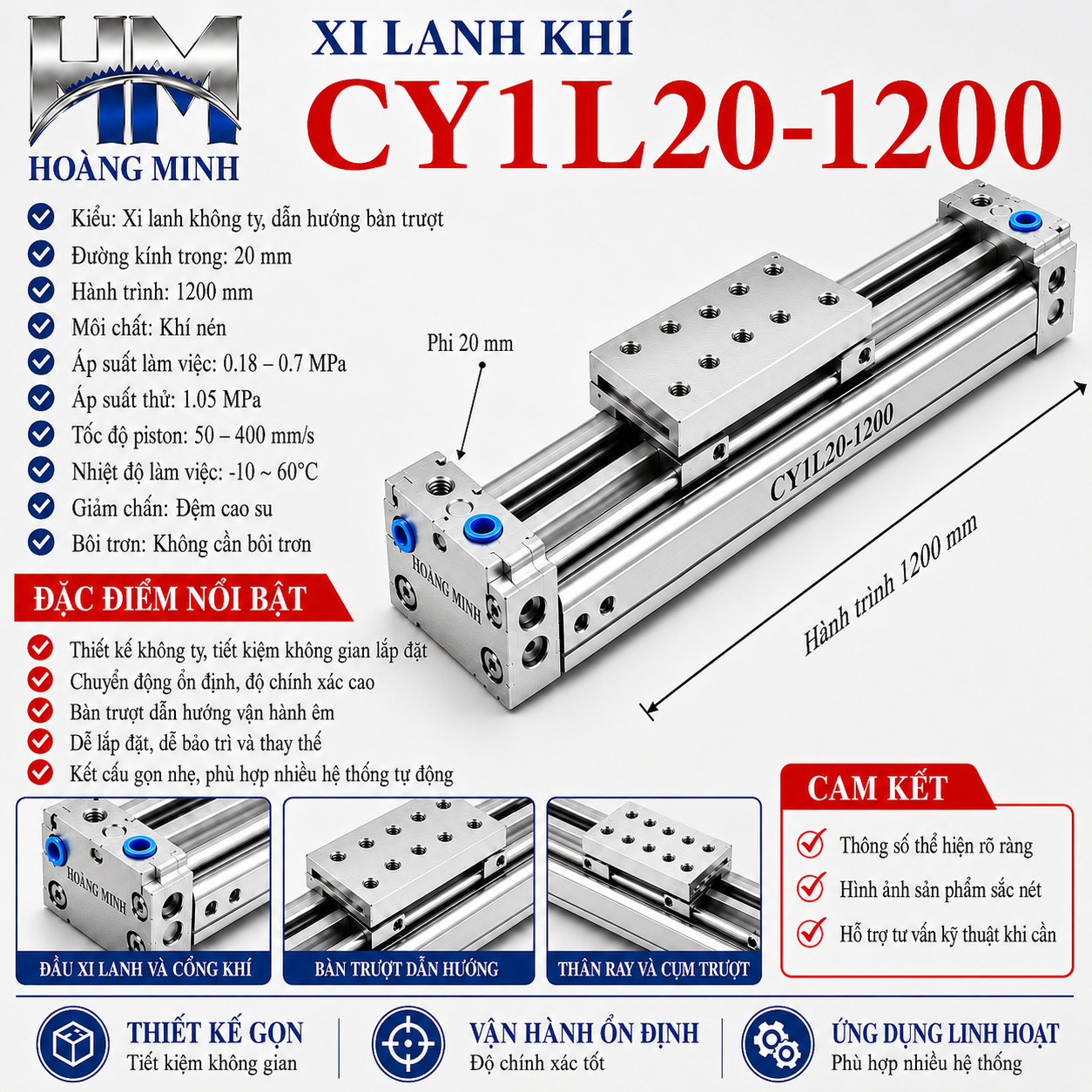

Xi lanh khí CY1L20-1200

Xi lanh khí CY1L20-1200 là loại xi lanh không ty, truyền động bằng khớp nối từ, phù hợp cho các hệ thống tự động hóa cần hành trình dài nhưng muốn tiết kiệm không gian lắp đặt. Cụm bàn trượt sử dụng cơ cấu dẫn hướng với bạc bi, giúp chuyển động ổn định và thuận lợi khi kéo hoặc đẩy tải theo phương tuyến tính.

Thông số cơ bản

• Model: CY1L20-1200
• Loại: Xi lanh khí không ty, khớp nối từ
• Kiểu bàn trượt: Dẫn hướng bạc bi
• Đường kính piston: 20 mm
• Hành trình: 1200 mm
• Môi chất sử dụng: Khí nén
• Áp suất làm việc tối đa: 0,7 MPa
• Áp suất làm việc tối thiểu: khoảng 0,18 MPa
• Áp suất thử: 1,05 MPa
• Tốc độ piston tham khảo: 50 – 500 mm/s
• Nhiệt độ môi trường và khí làm việc: -10°C đến 60°C, không đóng băng
• Bôi trơn: Không yêu cầu bôi trơn bổ sung trong điều kiện sử dụng thông thường
• Cơ cấu truyền động: Piston bên trong truyền lực tới bàn trượt bên ngoài thông qua lực từ
• Có khả năng lắp cảm biến hành trình tùy theo cấu hình hệ thống
• Phù hợp cho các ứng dụng cần chuyển động tuyến tính hành trình dài.

Ưu điểm

• Tiết kiệm không gian lắp đặt: Thiết kế không ty giúp chiều dài tổng thể nhỏ hơn đáng kể so với xi lanh có ty cùng hành trình.
• Hành trình dài 1200 mm: Thích hợp cho các cơ cấu vận chuyển, cấp phôi hoặc di chuyển sản phẩm trên khoảng cách lớn.
• Chuyển động ổn định: Bàn trượt sử dụng dẫn hướng bạc bi giúp giảm ma sát và cải thiện độ ổn định khi di chuyển.
• Thiết kế truyền động từ: Không cần ty piston kéo dài ra ngoài, giúp bố trí máy gọn hơn.
• Tốc độ làm việc linh hoạt: Có thể điều chỉnh tốc độ bằng hệ thống van tiết lưu khí để phù hợp với từng ứng dụng.
• Dễ tích hợp tự động hóa: Có thể kết hợp cảm biến vị trí, van điện từ và PLC để điều khiển chu trình.
• Ít yêu cầu bảo dưỡng bôi trơn: Phù hợp với các hệ thống cần vận hành liên tục và giảm công việc bảo trì định kỳ.

Nhược điểm

• Khả năng chịu tải cần được tính toán kỹ: Với hành trình dài 1200 mm, tải trọng và vị trí trọng tâm của vật cần được lựa chọn phù hợp để tránh tạo mô-men quá lớn lên bàn trượt.
• Có giới hạn lực truyền của khớp nối từ: Nếu tải hoặc áp suất sử dụng vượt mức cho phép, liên kết từ giữa piston và bàn trượt có thể bị tách.
• Yêu cầu khí nén sạch và ổn định: Khí có nhiều nước, bụi hoặc áp suất dao động có thể ảnh hưởng đến độ bền và độ ổn định khi vận hành.
• Không phù hợp với tải quá nặng hoặc va đập lớn nếu chưa có cơ cấu dẫn hướng và giảm chấn bổ sung.
• Hành trình dài đòi hỏi lắp đặt chính xác: Bề mặt gá cần đủ phẳng và chắc chắn để hạn chế rung, lệch hoặc tăng ma sát trong quá trình hoạt động.

Ứng dụng

CY1L20-1200 phù hợp sử dụng trong máy tự động, dây chuyền lắp ráp, hệ thống cấp và lấy sản phẩm, cơ cấu chuyển phôi, máy đóng gói, thiết bị phân loại, bàn trượt khí nén và nhiều hệ thống chuyển động tuyến tính trong công nghiệp.
