Cách Chọn Vòng Bi Cầu Phù Hợp, Chính Xác Và Bền Bỉ

Vòng bi cầu là một trong những loại vòng bi được sử dụng phổ biến trong các hệ thống máy móc, động cơ điện và thiết bị công nghiệp. Tuy nhiên, không phải loại vòng bi nào cũng phù hợp với mọi điều kiện vận hành. Việc lựa chọn sai có thể khiến thiết bị phát sinh tiếng ồn, tăng ma sát, nóng bất thường và giảm tuổi thọ.
Vậy cách chọn vòng bi cầu như thế nào để đảm bảo hiệu suất hoạt động và tiết kiệm chi phí? Bài viết dưới đây sẽ hướng dẫn bạn những tiêu chí quan trọng khi lựa chọn vòng bi cầu cho từng nhu cầu sử dụng.

1. Vòng bi cầu là gì?

Vòng bi cầu (Ball Bearing), còn được gọi là bạc đạn bi, là bộ phận cơ khí có nhiệm vụ hỗ trợ chuyển động quay, giảm ma sát giữa các chi tiết và duy trì hoạt động ổn định của trục máy.
Cấu tạo cơ bản của vòng bi cầu gồm:

• Vòng trong: Tiếp xúc và lắp ghép với trục quay.
• Vòng ngoài: Được lắp vào gối đỡ hoặc vỏ thiết bị.
• Viên bi: Giúp giảm ma sát trong quá trình chuyển động.
• Vòng cách: Giữ khoảng cách giữa các viên bi.
• Bộ phận che chắn hoặc làm kín: Có trên một số dòng vòng bi nhằm hạn chế bụi bẩn xâm nhập và giữ chất bôi trơn.

Nhờ thiết kế đơn giản, khả năng vận hành êm ái và tốc độ quay tương đối cao, vòng bi cầu được ứng dụng rộng rãi trong động cơ điện, máy bơm, quạt công nghiệp, băng tải và nhiều thiết bị khác.

2. Tại sao cần chọn vòng bi cầu đúng kỹ thuật?

Việc áp dụng đúng cách chọn vòng bi cầu ảnh hưởng trực tiếp đến hiệu quả hoạt động của máy móc.

Một vòng bi phù hợp sẽ mang lại những lợi ích như:

• Tăng tuổi thọ thiết bị: Hạn chế tình trạng mài mòn và hư hỏng các chi tiết liên quan.
• Giảm ma sát: Giúp hệ thống chuyển động ổn định, hạn chế tổn thất năng lượng.
• Hạn chế tiếng ồn: Giúp máy móc vận hành êm ái hơn.
• Giảm chi phí bảo trì: Hạn chế việc thay thế vòng bi thường xuyên.
• Nâng cao hiệu suất: Đảm bảo khả năng chịu tải và tốc độ quay theo yêu cầu.

Ngược lại, lựa chọn vòng bi không đúng kích thước, khả năng chịu tải hoặc điều kiện vận hành có thể khiến máy móc nhanh xuống cấp và gián đoạn sản xuất.

3. Hướng dẫn cách chọn vòng bi cầu phù hợp

Để lựa chọn vòng bi cầu chính xác, người dùng cần xem xét đồng thời nhiều yếu tố kỹ thuật thay vì chỉ quan tâm đến kích thước hoặc giá thành.

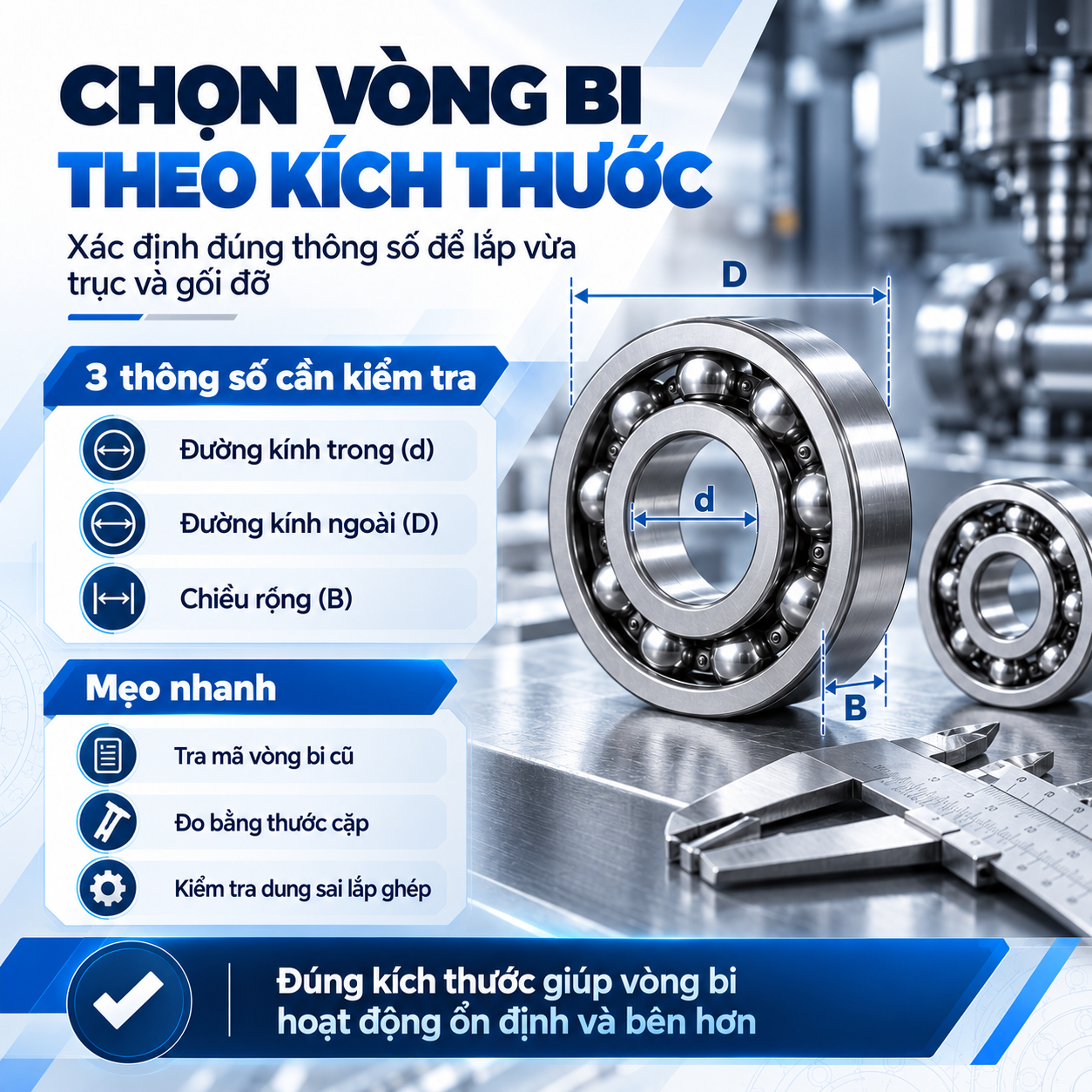

3.1. Lựa chọn vòng bi cầu theo kích thước

Kích thước là yếu tố đầu tiên cần xác định khi lựa chọn vòng bi cầu.

Thông thường, vòng bi được nhận biết thông qua ba thông số cơ bản:

• Đường kính trong (d): Kích thước lỗ lắp với trục.
• Đường kính ngoài (D): Kích thước lắp với vỏ hoặc gối đỡ.
• Chiều rộng (B): Độ dày của vòng bi.

Ví dụ, vòng bi cầu mã 6205 thường có kích thước 25 × 52 × 15 mm, tương ứng với đường kính trong 25 mm, đường kính ngoài 52 mm và chiều rộng 15 mm.

Khi thay thế vòng bi cũ, bạn nên kiểm tra mã sản phẩm trên vòng bi hoặc đo trực tiếp bằng thước cặp.

Đặc biệt, cần chú ý dung sai lắp ghép giữa vòng bi, trục và vỏ máy để tránh hiện tượng lỏng hoặc bó cứng khi vận hành.

3.2. Chọn vòng bi theo khả năng chịu tải

Một trong những tiêu chí quan trọng nhất trong cách chọn vòng bi cầu là xác định loại tải trọng mà thiết bị phải chịu.

Có hai dạng tải trọng chính:

Tải trọng hướng kính: Là lực tác động vuông góc với trục quay. Vòng bi cầu rãnh sâu thường được sử dụng trong những ứng dụng chịu tải hướng kính và tải dọc trục ở mức phù hợp.

Tải trọng dọc trục: Là lực tác động song song với trục quay. Với hệ thống có tải dọc trục lớn, có thể cần sử dụng vòng bi cầu tiếp xúc góc hoặc vòng bi cầu chặn trục.

Nếu thiết bị đồng thời chịu tải hướng kính và dọc trục, người dùng cần tính toán tải trọng tổng hợp để lựa chọn loại vòng bi thích hợp.

Ngoài ra, cần đối chiếu khả năng chịu tải động, tải tĩnh và tuổi thọ yêu cầu trong catalogue của nhà sản xuất.

3.3. Lựa chọn theo tốc độ quay

Tốc độ quay cũng ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ vòng bi.

Đối với các thiết bị hoạt động ở tốc độ cao như động cơ điện, máy nén khí hoặc quạt công nghiệp, cần ưu tiên vòng bi có khả năng vận hành ổn định tại tốc độ yêu cầu.

Khi lựa chọn, cần lưu ý:

• Kiểm tra tốc độ giới hạn trong tài liệu kỹ thuật.
• Lựa chọn loại chất bôi trơn phù hợp.
• Xem xét độ chính xác và thiết kế vòng cách.
• Đảm bảo khả năng tản nhiệt trong quá trình vận hành.

Không nên sử dụng vòng bi vượt quá giới hạn tốc độ được nhà sản xuất khuyến nghị, vì điều này có thể gây nóng, tăng rung động và làm giảm tuổi thọ.

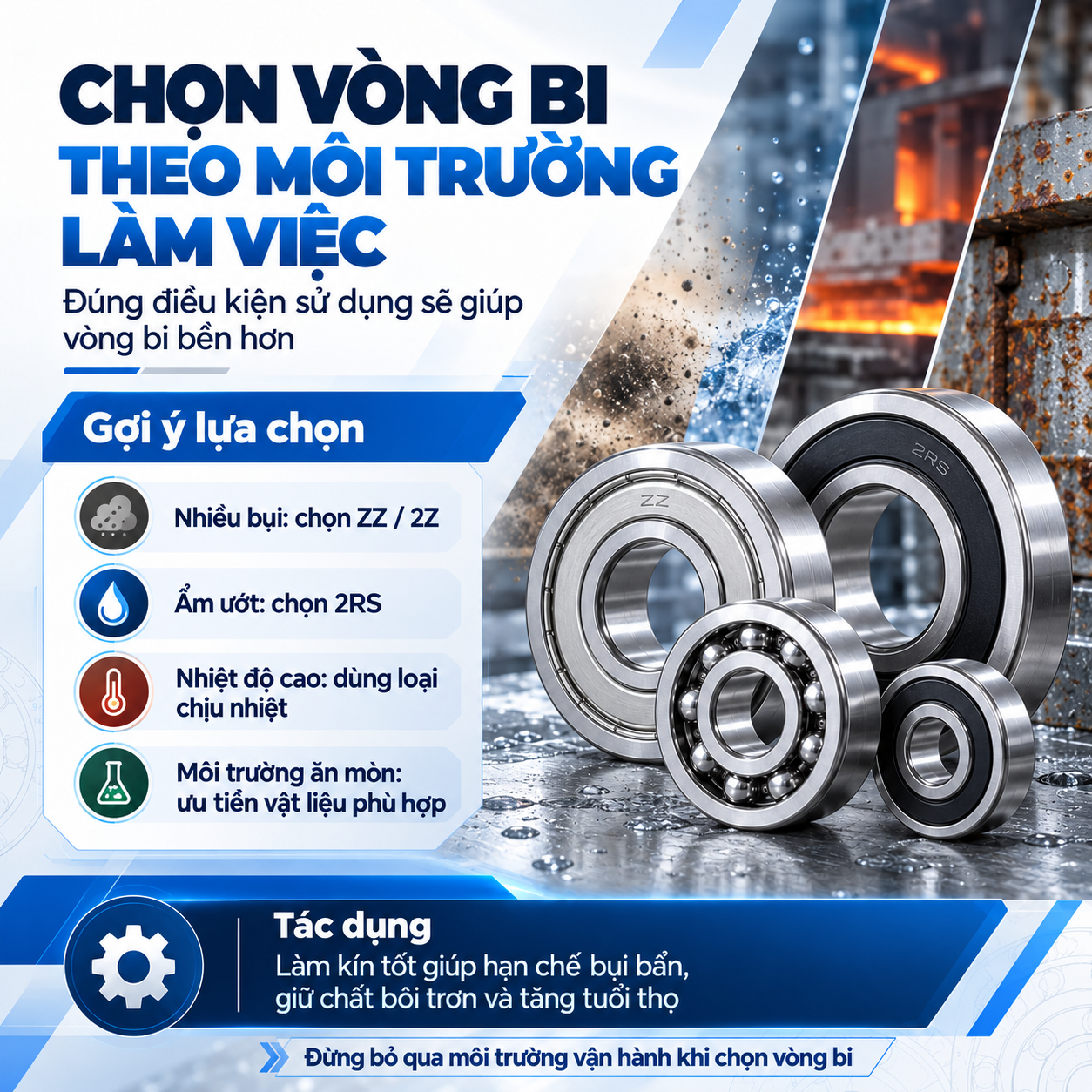

3.4. Chọn vòng bi theo môi trường làm việc

Môi trường vận hành là yếu tố thường bị bỏ qua khi lựa chọn vòng bi cầu.

Với môi trường có nhiều bụi bẩn, độ ẩm hoặc nhiệt độ cao, cần lựa chọn sản phẩm có thiết kế và vật liệu thích hợp.

Một số lựa chọn phổ biến gồm:

• Vòng bi ZZ hoặc 2Z: Có nắp chắn kim loại hai bên, phù hợp với nhiều ứng dụng cần hạn chế bụi bẩn.
• Vòng bi 2RS: Có phớt làm kín bằng cao su hoặc vật liệu đàn hồi, giúp hạn chế bụi và nước xâm nhập tốt hơn trong nhiều điều kiện sử dụng.
• Vòng bi chịu nhiệt: Sử dụng vật liệu, chất bôi trơn và thiết kế phù hợp với nhiệt độ vận hành yêu cầu.
• Vòng bi chống ăn mòn: Thích hợp cho những môi trường có độ ẩm cao hoặc tiếp xúc với tác nhân gây ăn mòn.

Lưu ý rằng khả năng làm kín và giới hạn nhiệt độ phụ thuộc vào thiết kế cụ thể của từng sản phẩm.

3.5. Kiểm tra độ hở bên trong vòng bi

Độ hở trong là khoảng dịch chuyển tương đối giữa các vòng của vòng bi khi chưa chịu tải đo theo điều kiện quy định.

Một số cấp độ hở phổ biến bao gồm CN (thông thường), C3 và C4.

Trong đó, C3 có độ hở lớn hơn cấp thông thường, thường được xem xét khi vòng bi lắp ghép chặt hoặc có chênh lệch nhiệt độ đáng kể giữa các vòng.

Tuy nhiên, không phải cứ chọn vòng bi C3 hoặc C4 là tốt hơn. Độ hở cần phù hợp với dung sai lắp ghép, nhiệt độ và điều kiện thực tế của thiết bị.

3.6. Lựa chọn thương hiệu vòng bi uy tín

Bên cạnh thông số kỹ thuật, chất lượng sản phẩm là yếu tố không thể bỏ qua.

Hiện nay, thị trường có nhiều thương hiệu vòng bi được sử dụng rộng rãi như SKF, NSK, NTN, FAG, KOYO và NACHI.

Khi lựa chọn nhà cung cấp, khách hàng nên kiểm tra nguồn gốc xuất xứ, mã sản phẩm, tình trạng bao bì và chính sách hỗ trợ kỹ thuật.

Ưu tiên vòng bi chính hãng, có thông số rõ ràng sẽ giúp hạn chế rủi ro mua phải hàng kém chất lượng và nâng cao độ tin cậy của thiết bị.

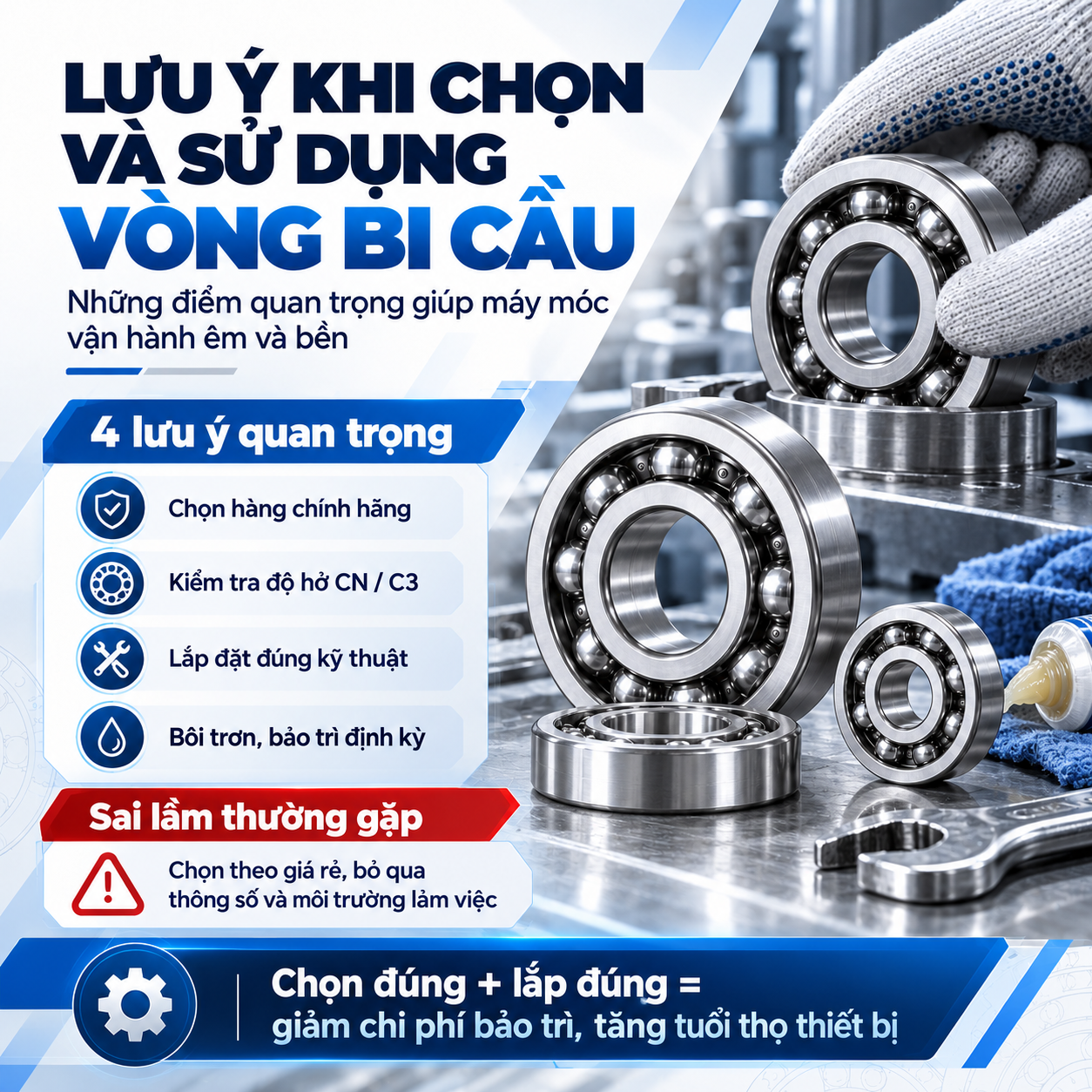

4. Những sai lầm thường gặp khi chọn vòng bi cầu

Trong quá trình mua và sử dụng, nhiều người thường mắc phải một số sai lầm sau:

Chỉ lựa chọn theo giá thành: Vòng bi giá rẻ nhưng không đáp ứng yêu cầu kỹ thuật có thể khiến tổng chi phí vận hành tăng cao.

Không kiểm tra đầy đủ thông số: Hai vòng bi có kích thước giống nhau chưa chắc có cùng độ hở, độ chính xác hoặc khả năng làm kín.

Bỏ qua điều kiện môi trường: Sử dụng vòng bi không phù hợp trong môi trường bụi bẩn hoặc ẩm ướt có thể làm giảm tuổi thọ đáng kể.

Lắp đặt không đúng kỹ thuật: Dùng lực ép sai vị trí, lắp lệch hoặc để tạp chất xâm nhập có thể khiến vòng bi hư hỏng sớm.

Vì vậy, người dùng nên kiểm tra toàn bộ yêu cầu kỹ thuật trước khi quyết định mua sản phẩm.

5. Kinh nghiệm giúp vòng bi cầu hoạt động bền bỉ

Sau khi lựa chọn được vòng bi phù hợp, việc sử dụng và bảo dưỡng đúng cách cũng đóng vai trò quan trọng.

Trước tiên, cần đảm bảo trục và vị trí lắp đặt được vệ sinh sạch sẽ. Khi lắp vòng bi, nên sử dụng dụng cụ chuyên dụng và tác động lực lên đúng vòng lắp ghép.

Đối với vòng bi cần bổ sung chất bôi trơn, hãy sử dụng đúng loại dầu hoặc mỡ theo hướng dẫn của nhà sản xuất. Không nên bôi trơn quá ít hoặc quá nhiều.

Ngoài ra, cần thường xuyên theo dõi nhiệt độ, tiếng ồn và độ rung của thiết bị. Nếu xuất hiện dấu hiệu bất thường, nên kiểm tra kịp thời để tránh phát sinh hư hỏng nghiêm trọng.
