Cách Chọn Vòng Bi Đũa Phù Hợp, Chính Xác Và Bền Bỉ

Cách chọn vòng bi đũa đúng kỹ thuật là yếu tố quan trọng giúp máy móc vận hành ổn định, giảm ma sát và kéo dài tuổi thọ thiết bị. Tuy nhiên, với nhiều chủng loại, kích thước và thông số khác nhau trên thị trường, không phải ai cũng biết lựa chọn sản phẩm phù hợp.
Vậy khi lựa chọn vòng bi đũa cần quan tâm đến những yếu tố nào? Làm sao để chọn đúng loại vòng bi đáp ứng yêu cầu tải trọng, tốc độ và môi trường làm việc? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

1. Vòng Bi Đũa Là Gì?

Vòng bi đũa, còn được gọi là bạc đạn đũa, là loại vòng bi sử dụng các con lăn hình trụ để giảm ma sát giữa những bộ phận chuyển động quay. Nhờ thiết kế các con lăn tiếp xúc theo đường với bề mặt vòng trong và vòng ngoài, vòng bi đũa có khả năng chịu tải trọng hướng kính lớn.

Cấu tạo cơ bản của vòng bi đũa thường bao gồm:

• Vòng trong: Tiếp xúc với trục quay của thiết bị.
• Vòng ngoài: Được lắp vào gối đỡ hoặc thân máy.
• Con lăn hình trụ: Có chức năng truyền tải trọng và giảm ma sát.
• Vòng cách: Giữ khoảng cách giữa các con lăn, hạn chế va chạm trong quá trình vận hành.

Một số dòng vòng bi đũa có thiết kế không sử dụng vòng cách nhằm tăng số lượng con lăn và khả năng chịu tải.

Nhờ độ cứng vững cao, vòng bi đũa được ứng dụng rộng rãi trong động cơ điện, hộp giảm tốc, máy cán thép, máy công cụ và nhiều hệ thống truyền động công nghiệp.

2. Tại Sao Cần Chọn Vòng Bi Đũa Đúng Kỹ Thuật?

Việc lựa chọn vòng bi đũa không chỉ đơn giản là tìm sản phẩm có kích thước vừa với trục máy. Mỗi loại vòng bi được thiết kế để hoạt động trong những điều kiện tải trọng, tốc độ và nhiệt độ nhất định.

Nếu lựa chọn không phù hợp, thiết bị có thể gặp những vấn đề như:

• Vòng bi nhanh bị mài mòn, làm giảm tuổi thọ sử dụng.
• Nhiệt độ vận hành tăng cao do ma sát bất thường.
• Máy móc phát sinh tiếng ồn hoặc rung động.
• Con lăn và bề mặt rãnh lăn bị hư hỏng.
• Gia tăng chi phí bảo trì và thời gian dừng máy.

Ngược lại, chọn vòng bi đũa đúng thông số kỹ thuật sẽ giúp thiết bị hoạt động ổn định, nâng cao hiệu suất và hạn chế những sự cố không mong muốn.

3. Hướng Dẫn Cách Chọn Vòng Bi Đũa Phù Hợp

Để lựa chọn vòng bi đũa chính xác, người sử dụng cần xem xét đồng thời nhiều yếu tố. Dưới đây là những tiêu chí quan trọng không nên bỏ qua.

3.1. Lựa chọn vòng bi đũa theo tải trọng

Tải trọng là tiêu chí đầu tiên cần xem xét khi lựa chọn vòng bi đũa.

Thông thường, tải trọng tác dụng lên vòng bi được chia thành hai loại chính:

• Tải trọng hướng kính: Là lực tác động vuông góc với trục quay. Đây là loại tải trọng mà vòng bi đũa hình trụ có khả năng chịu đựng tốt.
• Tải trọng dọc trục: Là lực tác động song song với trục quay. Khả năng chịu lực này phụ thuộc vào thiết kế của từng loại vòng bi.

Đối với máy móc chịu tải trọng hướng kính lớn, vòng bi đũa thường là lựa chọn phù hợp nhờ khả năng phân bố lực trên bề mặt tiếp xúc của các con lăn.

Khi lựa chọn, cần đối chiếu tải trọng thực tế với khả năng chịu tải động và tải tĩnh được nhà sản xuất công bố.

Không nên lựa chọn vòng bi chỉ dựa trên kích thước hoặc cảm nhận về độ chắc chắn của sản phẩm.

3.2. Chọn vòng bi đũa theo tốc độ quay

Tốc độ quay của trục máy cũng ảnh hưởng trực tiếp đến hiệu quả hoạt động của vòng bi.

Nếu vòng bi hoạt động vượt quá tốc độ cho phép, nhiệt lượng sinh ra có thể tăng cao, ảnh hưởng đến chất bôi trơn và tuổi thọ sản phẩm.

Đối với các thiết bị hoạt động ở tốc độ cao, nên ưu tiên vòng bi có thiết kế vòng cách, khả năng bôi trơn tốt và thông số tốc độ phù hợp.

Ngược lại, với những hệ thống có tải trọng lớn nhưng tốc độ quay thấp, có thể cân nhắc các dòng vòng bi đũa không vòng cách.

Khi tìm hiểu cách chọn vòng bi đũa, người dùng cần kiểm tra tốc độ giới hạn, tốc độ tham chiếu nếu có, cũng như điều kiện bôi trơn theo tài liệu kỹ thuật của nhà sản xuất.

3.3. Xác định chính xác kích thước vòng bi

Kích thước là yếu tố bắt buộc phải kiểm tra để đảm bảo vòng bi tương thích với thiết bị.

Ba thông số kích thước cơ bản bao gồm:

• d: Đường kính trong của vòng bi.
• D: Đường kính ngoài của vòng bi.
• B: Chiều rộng của vòng bi.

Ví dụ, vòng bi đũa NU 2206 thường có kích thước 30 × 62 × 20 mm, tương ứng đường kính trong 30 mm, đường kính ngoài 62 mm và chiều rộng 20 mm.

Tuy nhiên, ngoài kích thước cơ bản, người mua cũng cần kiểm tra dung sai lắp ghép, độ hở hướng kính và các yêu cầu kỹ thuật liên quan.

Đặc biệt, khi thay thế vòng bi cũ, nên đối chiếu đầy đủ mã sản phẩm thay vì chỉ dựa vào ba thông số kích thước.

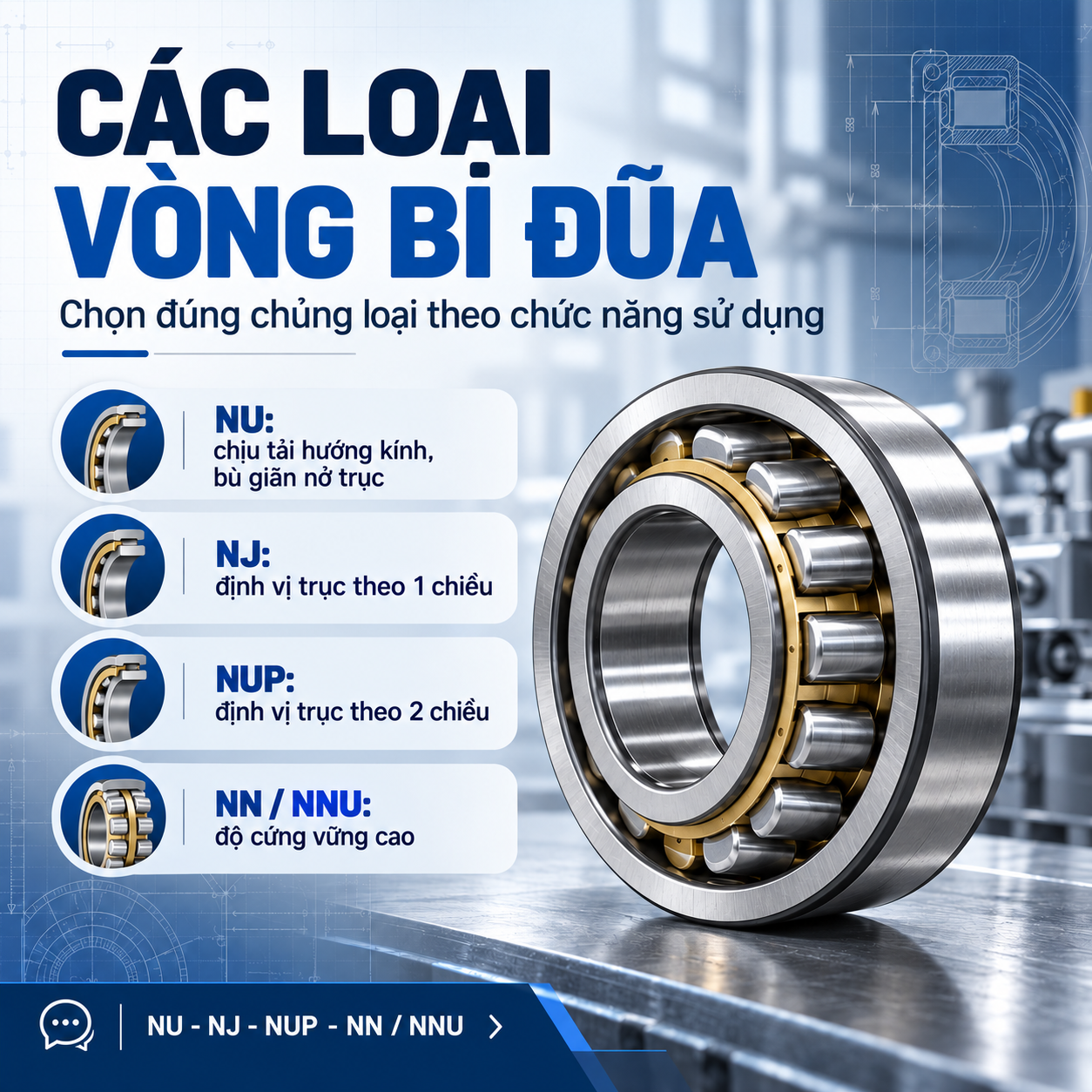

3.4. Lựa chọn theo chủng loại vòng bi đũa

Trên thị trường hiện nay có nhiều loại vòng bi đũa với cấu tạo và chức năng khác nhau.

Vòng bi đũa NU

Loại vòng bi này cho phép vòng trong và vòng ngoài dịch chuyển tương đối theo phương dọc trục trong phạm vi thiết kế. Vì vậy, NU thường được sử dụng tại vị trí gối đỡ tự do, giúp bù trừ sự giãn nở nhiệt của trục.

Vòng bi đũa NJ

Vòng bi NJ có khả năng chịu tải trọng hướng kính lớn và hỗ trợ tải dọc trục giới hạn theo một chiều. Sản phẩm phù hợp với những vị trí cần định vị trục theo một hướng.

Vòng bi đũa NUP

Dòng NUP có thiết kế cho phép định vị trục theo cả hai chiều dọc trục. Đây là lựa chọn thường gặp tại các vị trí gối đỡ cố định, khi tải dọc trục nằm trong khả năng cho phép của vòng bi.

Vòng bi đũa NN và NNU

Đây là các dòng vòng bi đũa hai dãy, có độ cứng vững hướng kính cao, thường được sử dụng trong trục chính máy công cụ và những thiết bị yêu cầu độ chính xác cao.

Việc lựa chọn đúng chủng loại giúp vòng bi đáp ứng tốt chức năng định vị hoặc cho phép dịch chuyển trục theo yêu cầu của hệ thống.

3.5. Chọn theo môi trường làm việc

Môi trường vận hành là yếu tố có ảnh hưởng đáng kể đến tuổi thọ vòng bi đũa.

Trong điều kiện nhiệt độ cao, bụi bẩn, độ ẩm lớn hoặc tiếp xúc với hóa chất, cần lựa chọn vòng bi và phương án bảo vệ phù hợp.

Một số lưu ý quan trọng gồm:

• Môi trường nhiều bụi cần có giải pháp làm kín hiệu quả.
• Thiết bị hoạt động ở nhiệt độ cao phải sử dụng vòng bi và chất bôi trơn đáp ứng giới hạn nhiệt độ.
• Môi trường ẩm ướt cần chú trọng khả năng chống ăn mòn và chống nước xâm nhập.
• Máy móc chịu rung động mạnh cần được tính toán kỹ về tải trọng và phương án lắp đặt.

Ngoài ra, cần xác định phương pháp bôi trơn bằng dầu hoặc mỡ dựa trên tốc độ quay, tải trọng và điều kiện vận hành thực tế.

3.6. Kiểm tra độ chính xác và độ hở vòng bi

Độ chính xác và độ hở hướng kính là hai thông số quan trọng nhưng thường bị bỏ qua khi lựa chọn vòng bi đũa.

Đối với những thiết bị yêu cầu độ chính xác cao, như trục chính máy công cụ, cần lựa chọn cấp chính xác phù hợp với thiết kế.

Trong khi đó, độ hở hướng kính ảnh hưởng đến khả năng vận hành của vòng bi sau khi lắp đặt.

Các cấp độ hở thường gặp gồm CN (thông thường), C3 và C4. Trong đó, C3 và C4 có độ hở lớn hơn cấp thông thường theo hệ thống phân loại tiêu chuẩn.

Tuy nhiên, không phải vòng bi có độ hở lớn hơn luôn hoạt động tốt hơn. Việc lựa chọn phải dựa trên độ dôi lắp ghép, nhiệt độ và độ hở làm việc yêu cầu.

3.7. Ưu tiên thương hiệu uy tín

Bên cạnh thông số kỹ thuật, thương hiệu và nguồn gốc xuất xứ cũng là những yếu tố đáng quan tâm.

Một số thương hiệu vòng bi công nghiệp phổ biến có thể kể đến như SKF, NSK, NTN, FAG và KOYO.

Khi lựa chọn sản phẩm, nên ưu tiên đơn vị cung cấp có thông tin kỹ thuật rõ ràng, chính sách bảo hành minh bạch và khả năng hỗ trợ tư vấn phù hợp với từng ứng dụng.

4. Những Sai Lầm Thường Gặp Khi Chọn Vòng Bi Đũa

Trong quá trình mua và sử dụng, nhiều người mắc phải những sai lầm khiến vòng bi nhanh hư hỏng.

Chỉ quan tâm đến giá thành: Lựa chọn sản phẩm có giá thấp nhưng không đáp ứng điều kiện làm việc có thể khiến tổng chi phí sử dụng tăng lên.

Không kiểm tra tải trọng: Vòng bi không đủ khả năng chịu tải dễ gặp hiện tượng mỏi bề mặt hoặc hư hỏng sớm.

Chọn sai chủng loại: Nhầm lẫn giữa NU, NJ và NUP có thể ảnh hưởng đến khả năng định vị trục.

Bỏ qua điều kiện bôi trơn: Thiếu dầu mỡ hoặc sử dụng chất bôi trơn không phù hợp làm tăng ma sát và nhiệt độ vận hành.

Không kiểm tra mã vòng bi: Các sản phẩm có cùng kích thước cơ bản vẫn có thể khác nhau về cấu tạo, vòng cách và độ hở.

Để tránh những sai lầm trên, người dùng nên tham khảo tài liệu kỹ thuật và tư vấn từ đơn vị cung cấp có chuyên môn.

5. Kinh Nghiệm Mua Vòng Bi Đũa Chất Lượng

Bên cạnh việc hiểu rõ cách chọn vòng bi đũa, người mua cũng cần chú ý đến chất lượng và nguồn gốc sản phẩm.

Trước khi quyết định mua, nên kiểm tra mã vòng bi, thông tin thương hiệu, tình trạng bao bì và các dấu hiệu bất thường trên bề mặt sản phẩm.

Đối với những hệ thống máy móc quan trọng, nên yêu cầu tài liệu kỹ thuật để đối chiếu khả năng chịu tải, tốc độ giới hạn, kích thước và các thông số liên quan.

Đặc biệt, lựa chọn nhà cung cấp có kinh nghiệm trong lĩnh vực vòng bi công nghiệp sẽ giúp quá trình tìm kiếm sản phẩm phù hợp trở nên thuận tiện hơn.

Một đơn vị cung cấp chuyên nghiệp không chỉ bán sản phẩm mà còn có thể hỗ trợ khách hàng kiểm tra mã vòng bi, tư vấn phương án thay thế và lựa chọn chủng loại đáp ứng điều kiện vận hành.
