Cách Chọn Vòng Bi Tiếp Xúc Góc Phù Hợp, Chính Xác Nhất

Cách chọn vòng bi tiếp xúc góc phù hợp là yếu tố quan trọng giúp máy móc hoạt động ổn định, nâng cao độ chính xác và kéo dài tuổi thọ thiết bị. Loại vòng bi này được sử dụng phổ biến trong các hệ thống có tải trọng kết hợp, đặc biệt là máy CNC, trục chính máy công cụ, động cơ và thiết bị công nghiệp.
Tuy nhiên, không phải loại vòng bi tiếp xúc góc nào cũng đáp ứng được mọi điều kiện vận hành. Việc lựa chọn cần dựa trên nhiều yếu tố như tải trọng, tốc độ quay, góc tiếp xúc, độ chính xác và phương pháp lắp đặt.

Bài viết dưới đây sẽ hướng dẫn chi tiết cách lựa chọn vòng bi tiếp xúc góc, giúp bạn tìm được sản phẩm phù hợp với nhu cầu sử dụng.

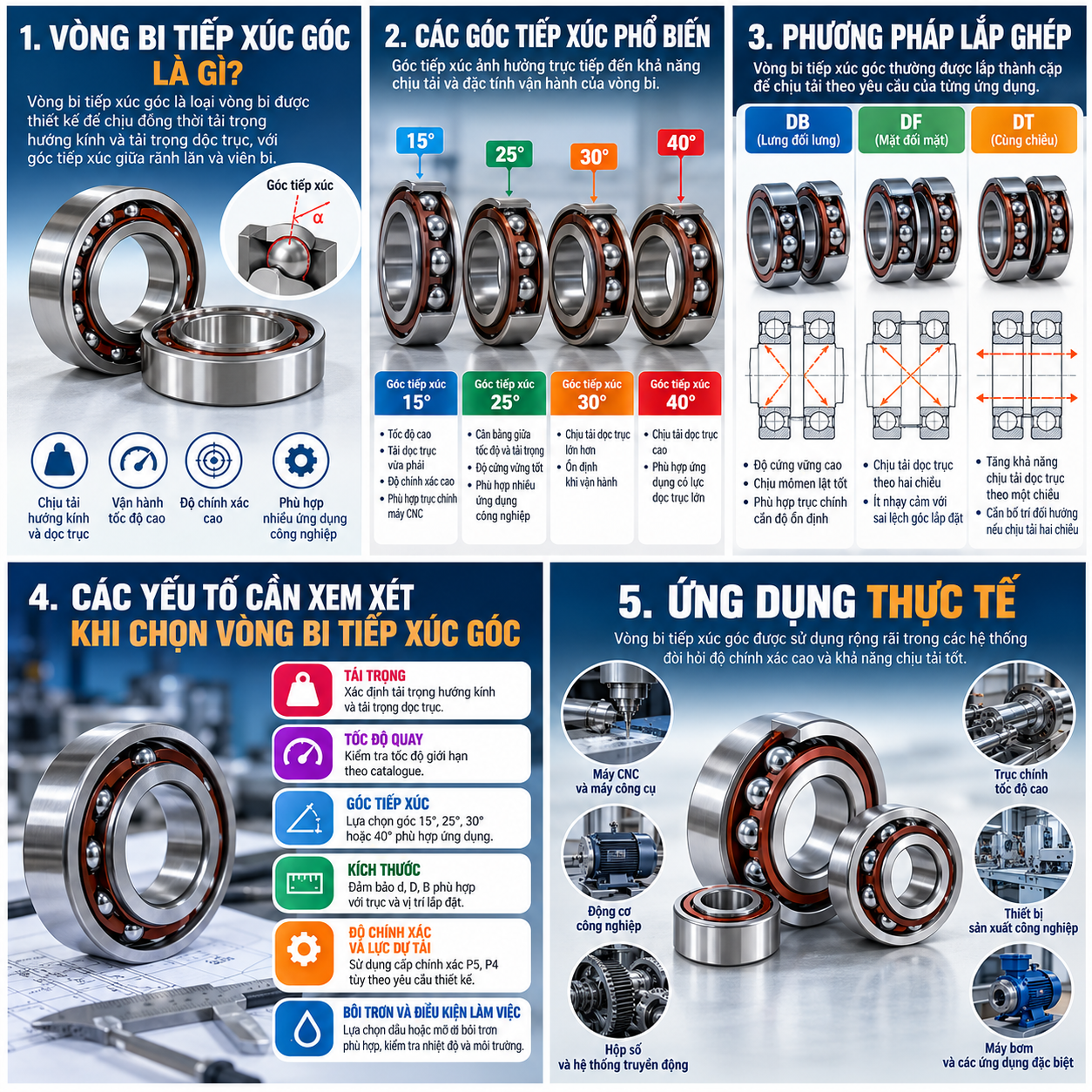

1. Vòng Bi Tiếp Xúc Góc Là Gì?

Vòng bi tiếp xúc góc (Angular Contact Ball Bearing) hay còn gọi là bạc đạn tiếp xúc góc, là loại vòng bi được thiết kế để chịu đồng thời tải trọng hướng kính và tải trọng dọc trục.

Điểm khác biệt của loại vòng bi này nằm ở cấu tạo rãnh lăn trên vòng trong và vòng ngoài. Đường truyền lực giữa viên bi và rãnh lăn tạo thành một góc so với phương vuông góc với trục quay, được gọi là góc tiếp xúc.

Nhờ thiết kế đặc biệt, vòng bi tiếp xúc góc có những ưu điểm nổi bật:

• Chịu được tải trọng kết hợp giữa hướng kính và dọc trục.
• Có khả năng vận hành ở tốc độ cao tùy theo thiết kế.
• Đáp ứng yêu cầu về độ cứng vững và độ chính xác.
• Có thể lắp ghép thành cặp hoặc thành bộ.
• Phù hợp với nhiều hệ thống truyền động công nghiệp.

Đối với vòng bi tiếp xúc góc một dãy, tải trọng dọc trục chủ yếu được tiếp nhận theo một hướng. Vì vậy, nhiều hệ thống cần sử dụng vòng bi lắp thành cặp để chịu lực dọc trục theo cả hai chiều.

2. Tại Sao Cần Chọn Đúng Vòng Bi Tiếp Xúc Góc?

Việc lựa chọn vòng bi phù hợp không chỉ ảnh hưởng đến khả năng vận hành mà còn quyết định độ bền của toàn bộ hệ thống máy móc.

Nếu sử dụng vòng bi không đáp ứng yêu cầu tải trọng hoặc tốc độ, thiết bị có thể gặp các vấn đề như:

• Vòng bi phát nhiệt bất thường trong quá trình hoạt động.
• Xuất hiện tiếng ồn và rung động.
• Trục quay mất độ ổn định và độ chính xác.
• Bề mặt rãnh lăn và viên bi nhanh bị hư hỏng.
• Tuổi thọ vòng bi giảm, làm tăng chi phí bảo trì.

Ngược lại, lựa chọn đúng bạc đạn tiếp xúc góc sẽ giúp thiết bị vận hành hiệu quả, hạn chế sự cố và tối ưu chi phí sử dụng lâu dài.

3. Hướng Dẫn Cách Chọn Vòng Bi Tiếp Xúc Góc Phù Hợp

Để lựa chọn chính xác, người sử dụng cần xem xét các thông số kỹ thuật và điều kiện vận hành thực tế.

3.1. Lựa Chọn Theo Tải Trọng Tác Động

Tải trọng là yếu tố đầu tiên cần quan tâm khi tìm hiểu cách chọn vòng bi tiếp xúc góc.

Thông thường, vòng bi phải chịu hai loại tải trọng chính:

Tải trọng hướng kính (Radial Load): Là lực tác động vuông góc với trục quay.

Tải trọng dọc trục (Axial Load): Là lực tác động theo phương song song với trục quay.

Khi lựa chọn, cần xác định độ lớn và hướng của từng loại tải trọng.

Nếu hệ thống có tải trọng dọc trục lớn, nên ưu tiên vòng bi có góc tiếp xúc lớn hơn. Ngược lại, với ứng dụng tốc độ cao và tải dọc trục vừa phải, vòng bi có góc tiếp xúc nhỏ thường phù hợp hơn.

Ngoài ra, cần kiểm tra khả năng chịu tải động và tải tĩnh của vòng bi theo thông số nhà sản xuất.

3.2. Lựa Chọn Theo Góc Tiếp Xúc

Góc tiếp xúc là thông số quan trọng ảnh hưởng trực tiếp đến khả năng chịu lực và đặc tính vận hành của vòng bi.

Một số góc tiếp xúc phổ biến gồm:

Góc tiếp xúc 15°

Loại vòng bi này thường phù hợp với các ứng dụng có tốc độ quay cao, tải trọng dọc trục không quá lớn và yêu cầu độ chính xác cao.

Ứng dụng điển hình là trục chính máy CNC và máy công cụ tốc độ cao.

Góc tiếp xúc 25°

Vòng bi có góc tiếp xúc 25° mang lại sự cân bằng giữa khả năng chịu tải dọc trục và tốc độ vận hành.

Đây là lựa chọn đáng cân nhắc cho những hệ thống vừa yêu cầu tốc độ cao vừa cần độ cứng vững.

Góc tiếp xúc 30°

Loại vòng bi này thường được sử dụng trong các hệ thống cần khả năng chịu tải dọc trục tương đối lớn.

Góc tiếp xúc 40°

Vòng bi tiếp xúc góc 40° có khả năng chịu tải dọc trục cao hơn so với các thiết kế có góc nhỏ tương đương.

Loại này phù hợp với các ứng dụng có lực dọc trục lớn, trong phạm vi tốc độ cho phép của sản phẩm.

Lưu ý: Không phải mọi dòng vòng bi đều có đầy đủ các góc tiếp xúc trên. Cần kiểm tra catalogue của từng thương hiệu trước khi lựa chọn.

3.3. Chọn Vòng Bi Theo Tốc Độ Quay

Tốc độ quay là yếu tố không thể bỏ qua khi lựa chọn vòng bi tiếp xúc góc.

Mỗi mã vòng bi đều có giới hạn tốc độ nhất định, phụ thuộc vào cấu tạo, kích thước, vật liệu, phương pháp bôi trơn và điều kiện lắp đặt.

Đối với máy móc vận hành tốc độ cao, cần ưu tiên các sản phẩm có thiết kế phù hợp nhằm giảm ma sát và hạn chế phát sinh nhiệt.

Khi lựa chọn, nên kiểm tra:

• Tốc độ quay thực tế của trục.
• Tốc độ giới hạn được nhà sản xuất công bố.
• Phương pháp bôi trơn bằng dầu hoặc mỡ.
• Nhiệt độ làm việc của hệ thống.
• Điều kiện tải trọng và lực dự tải.

Đặc biệt, không nên chỉ dựa vào tốc độ giới hạn trong catalogue mà bỏ qua các điều kiện vận hành thực tế.

3.4. Lựa Chọn Theo Kích Thước Vòng Bi

Một trong những bước quan trọng trong cách chọn vòng bi tiếp xúc góc là xác định chính xác kích thước lắp đặt.

Ba thông số cơ bản bao gồm:

• d: Đường kính trong của vòng bi.
• D: Đường kính ngoài của vòng bi.
• B: Chiều rộng vòng bi.

Các thông số này cần tương thích với kích thước trục và vị trí lắp đặt trên thiết bị.

Nếu lựa chọn sai kích thước, vòng bi có thể không lắp vừa hoặc xuất hiện tình trạng lỏng, lệch tâm, ảnh hưởng đến độ ổn định của hệ thống.

Ngoài kích thước, cần kiểm tra dung sai lắp ghép và các yêu cầu kỹ thuật liên quan.

3.5. Chọn Theo Phương Pháp Lắp Ghép

Vòng bi tiếp xúc góc một dãy thường được bố trí thành cặp để đáp ứng yêu cầu chịu tải và độ cứng vững.

Ba phương pháp lắp ghép phổ biến gồm:

Lắp lưng đối lưng (DB – Back-to-Back)

Hai vòng bi được bố trí theo dạng chữ O.

Cách lắp này mang lại độ cứng vững cao và khả năng chịu mômen lật tốt, thường được sử dụng trong các hệ thống trục chính cần độ ổn định.

Lắp mặt đối mặt (DF – Face-to-Face)

Hai vòng bi được bố trí theo dạng chữ X.

Phương pháp này có khả năng chịu tải dọc trục theo hai chiều và thường ít nhạy cảm hơn với một số sai lệch góc lắp đặt so với bố trí DB.

Lắp cùng chiều (DT – Tandem)

Hai vòng bi được lắp cùng hướng để tăng khả năng chịu tải dọc trục theo một chiều.

Trong trường hợp cần chịu tải theo hai chiều, hệ thống phải có phương án bố trí vòng bi đối hướng phù hợp.

Việc lựa chọn phương pháp lắp ghép cần căn cứ vào thiết kế trục, hướng tải trọng và yêu cầu độ cứng vững.

3.6. Xem Xét Độ Chính Xác Và Lực Dự Tải

Đối với các thiết bị như máy CNC hoặc trục chính tốc độ cao, độ chính xác của vòng bi đóng vai trò rất quan trọng.

Những ứng dụng này thường sử dụng vòng bi có cấp chính xác cao, chẳng hạn P5 hoặc P4, tùy theo yêu cầu thiết kế.

Bên cạnh đó, lực dự tải (Preload) cũng cần được xem xét.

Dự tải phù hợp giúp tăng độ cứng vững, giảm độ rơ và cải thiện độ ổn định khi vận hành.

Tuy nhiên, dự tải quá lớn có thể làm tăng ma sát, nhiệt độ và giảm tuổi thọ vòng bi.

Vì vậy, cần tuân thủ thông số dự tải được nhà sản xuất khuyến nghị.

4. Một Số Loại Vòng Bi Tiếp Xúc Góc Phổ Biến

Trên thị trường hiện nay có nhiều dòng vòng bi tiếp xúc góc đáp ứng các nhu cầu sử dụng khác nhau.

Vòng bi tiếp xúc góc một dãy

Có thiết kế nhỏ gọn, phù hợp với nhiều ứng dụng công nghiệp. Khi cần chịu tải dọc trục theo hai chiều, có thể sử dụng phương án lắp ghép thích hợp.

Vòng bi tiếp xúc góc hai dãy

Có khả năng chịu tải hướng kính và tải dọc trục theo hai chiều, phù hợp với những hệ thống yêu cầu kết cấu gọn và độ ổn định cao.

Vòng bi tiếp xúc góc chính xác cao

Thường được sử dụng trong máy CNC, máy mài, trục chính máy công cụ và các thiết bị yêu cầu tốc độ hoặc độ chính xác cao.

Một số thương hiệu vòng bi được sử dụng phổ biến trong công nghiệp gồm SKF, NSK, FAG, NTN và KOYO.

Khi lựa chọn, người dùng cần đối chiếu thông số kỹ thuật cụ thể thay vì chỉ dựa vào thương hiệu hoặc mã sản phẩm.

5. Những Sai Lầm Cần Tránh Khi Chọn Vòng Bi Tiếp Xúc Góc

Trong quá trình lựa chọn, người sử dụng có thể mắc phải một số sai lầm làm ảnh hưởng đến hiệu quả vận hành.

Chỉ quan tâm đến kích thước

Hai vòng bi có cùng kích thước chưa chắc có khả năng chịu tải, tốc độ và độ chính xác giống nhau.

Không kiểm tra góc tiếp xúc

Lựa chọn góc tiếp xúc không phù hợp có thể khiến vòng bi không đáp ứng yêu cầu chịu tải dọc trục.

Bỏ qua điều kiện bôi trơn

Sử dụng dầu hoặc mỡ bôi trơn không phù hợp có thể làm tăng nhiệt độ và gây mài mòn.

Lắp ghép vòng bi không đúng kỹ thuật

Đối với các bộ vòng bi ghép cặp chính xác, việc lắp sai hướng hoặc sử dụng sai cấp dự tải có thể ảnh hưởng nghiêm trọng đến hiệu suất.

Sử dụng vòng bi không rõ nguồn gốc

Sản phẩm kém chất lượng có thể không đáp ứng các thông số kỹ thuật công bố, làm tăng nguy cơ hư hỏng máy móc.

Do đó, nên ưu tiên lựa chọn vòng bi có nguồn gốc rõ ràng và đầy đủ thông tin kỹ thuật.

6. Kinh Nghiệm Chọn Mua Vòng Bi Tiếp Xúc Góc Chất Lượng

Để mua được vòng bi tiếp xúc góc phù hợp, người dùng nên chuẩn bị đầy đủ thông tin về thiết bị và điều kiện làm việc.

Trước khi đặt mua, cần xác định mã vòng bi đang sử dụng, kích thước, tốc độ quay, tải trọng và yêu cầu độ chính xác.

Đối với các ứng dụng đặc biệt như trục chính máy CNC, nên tham khảo catalogue hoặc ý kiến của kỹ thuật viên có chuyên môn.

Ngoài ra, cần lựa chọn đơn vị cung cấp uy tín, có khả năng tư vấn mã sản phẩm, cung cấp thông số kỹ thuật và hỗ trợ lựa chọn phương án thay thế phù hợp.

Một sản phẩm chất lượng, được lựa chọn và lắp đặt đúng cách sẽ góp phần giảm chi phí bảo trì và nâng cao hiệu quả hoạt động của thiết bị.
