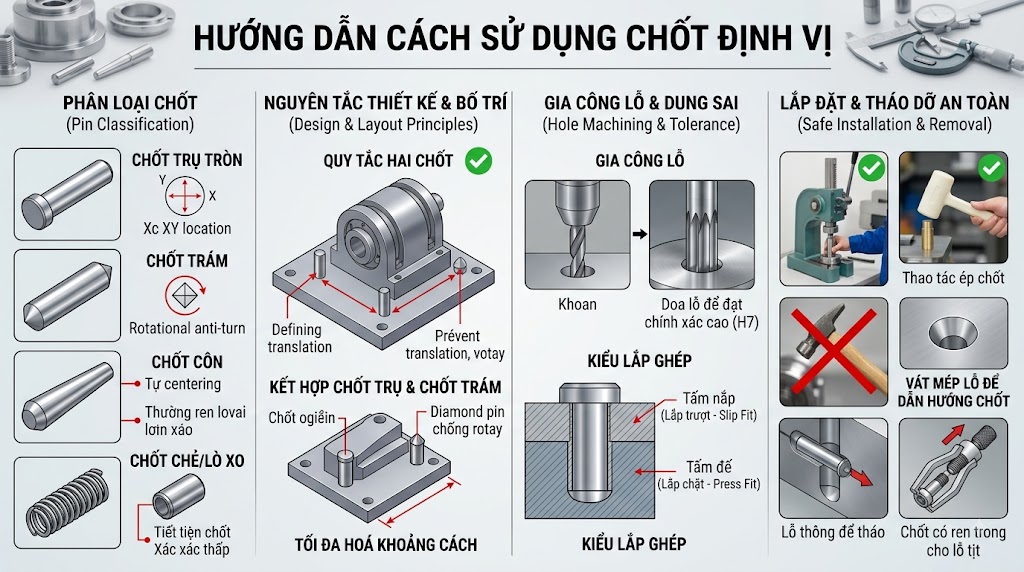

Cách Sử Dụng Chốt Định Vị Phù Hợp: Hướng Dẫn Kỹ Thuật Chi Tiết

Chốt định vị (Dowel pin / Locating pin) là một chi tiết cơ khí nhỏ gọn nhưng đóng vai trò cực kỳ quan trọng trong việc đảm bảo độ chính xác khi lắp ráp các cụm chi tiết máy. Việc sử dụng chốt định vị không đúng cách có thể dẫn đến hiện tượng kẹt, sai lệch kích thước hoặc làm hỏng toàn bộ kết cấu.

Dưới đây là hướng dẫn toàn diện về cách lựa chọn, thiết kế và sử dụng chốt định vị một cách chuẩn xác nhất.

1. Phân Loại Và Lựa Chọn Chốt Định Vị

Tùy thuộc vào yêu cầu của bản vẽ và đặc thù lắp ráp, bạn cần chọn đúng loại chốt định vị. Dưới đây là các loại phổ biến nhất:

2. Nguyên Tắc Thiết Kế Và Bố Trí Chốt

Bố trí chốt định vị trên bản vẽ yêu cầu sự tính toán kỹ lưỡng để tránh hiện tượng “siêu định vị” (over-constraint), khiến chi tiết không thể lắp ráp được.

• Quy tắc hai chốt: Thông thường, chỉ cần sử dụng tối đa hai chốt định vị để cố định hoàn toàn một mặt phẳng (ngăn dịch chuyển và ngăn xoay). Việc dùng ba chốt trở lên trên cùng một mặt phẳng là không cần thiết và dễ gây kẹt cơ khí.

• Kết hợp chốt trụ và chốt trám: Đây là “tiêu chuẩn vàng” trong ngành khuôn mẫu và đồ gá. Sử dụng một chốt trụ tròn để cố định gốc tọa độ (X, Y) và một chốt trám để chống xoay. Chốt trám sẽ dung sai cho những sai lệch nhỏ về khoảng cách giữa hai tâm lỗ.

• Tối đa hóa khoảng cách: Khoảng cách giữa hai chốt định vị càng xa thì sai số góc của cụm lắp ráp càng nhỏ.

• Chiều dài chốt: Phần chốt nhô ra để định vị thường chỉ nên dài bằng 1 đến 1.5 lần đường kính của chốt. Nếu quá dài, việc lắp ráp sẽ rất khó khăn.

3. Quy Trình Gia Công Lỗ Và Chọn Dung Sai

Độ chính xác của chốt phụ thuộc hoàn toàn vào độ chính xác của lỗ chứa nó.

• Phương pháp gia công: Lỗ cắm chốt định vị không thể chỉ gia công bằng mũi khoan thông thường. Bạn bắt buộc phải dùng mũi khoan nhỏ hơn kích thước danh nghĩa, sau đó dùng mũi doa (reamer) để đạt được độ nhẵn bề mặt và dung sai đường kính khắt khe (thường ở mức H7).

• Kiểu lắp ghép: Để một cụm chi tiết có thể tháo lắp để bảo dưỡng, bạn nên áp dụng kiểu lắp chặt (Press fit) cho chốt trên tấm đế (chi tiết cố định), và kiểu lắp trượt (Slip fit) trên tấm nắp (chi tiết cần tháo rời).

4. Hướng Dẫn Lắp Đặt Và Tháo Dỡ An Toàn

Ngay cả khi gia công hoàn hảo, thao tác lắp đặt sai vẫn có thể làm hỏng chốt và lỗ.

• Vát mép (Chamfer): Luôn đảm bảo lỗ định vị được vát mép cẩn thận. Việc này giúp dẫn hướng chốt đi vào lỗ dễ dàng mà không làm trầy xước thành lỗ.

• Thao tác ép chốt: Tuyệt đối không dùng búa thép đập trực tiếp lên đầu chốt. Hãy sử dụng máy ép thủy lực, máy ép cơ (arbor press) hoặc búa nhựa/búa đồng để đóng chốt một cách từ từ và vuông góc.

• Thiết kế hỗ trợ tháo dỡ: Lỗ định vị nên là lỗ thông (through-hole) để bạn có thể dùng một thanh đẩy tống chốt ra từ mặt đáy khi cần bảo trì.

• Sử dụng chốt có ren trong (Tapped Dowel Pin): Trong trường hợp bắt buộc phải dùng lỗ tịt (lỗ không thông), hãy sử dụng loại chốt định vị có taro sẵn lỗ ren ở trên đầu. Khi tháo, bạn chỉ cần vặn một bulong và dùng cảo (puller) để rút chốt lên.

Bằng cách tuân thủ nghiêm ngặt các nguyên tắc từ khâu lựa chọn, thiết kế đến gia công và lắp ráp, chốt định vị sẽ phát huy tối đa vai trò của mình, mang lại độ chính xác và tính đồng bộ cao cho các sản phẩm cơ khí của bạn.
