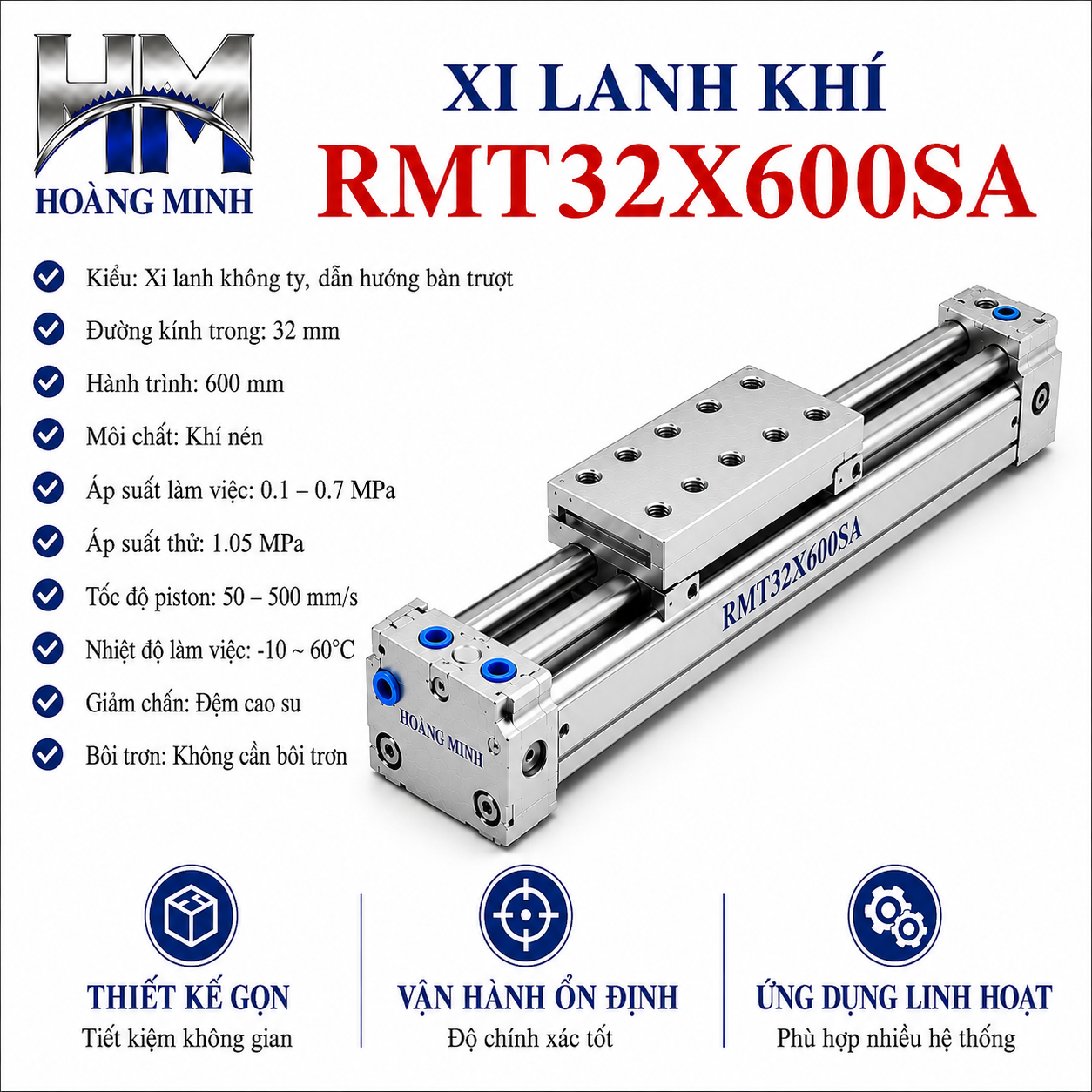

Xi lanh khí RMT32X600SA

RMT32X600SA là dòng xi lanh khí nén không ty có dẫn hướng, sử dụng cơ cấu liên kết từ để truyền chuyển động từ piston bên trong sang bàn trượt bên ngoài. Thiết kế này phù hợp với các hệ thống tự động hóa cần hành trình dài nhưng muốn tiết kiệm không gian lắp đặt.

Thông số cơ bản:

Mã sản phẩm: RMT32X600SA
Loại: Xi lanh khí nén không ty có dẫn hướng, liên kết từ
Kiểu hoạt động: Tác động kép
Đường kính piston: 32 mm
Hành trình: 600 mm
Môi chất làm việc: Khí nén, khuyến nghị lọc qua phần tử 40 µm
Áp suất làm việc: 0,25 – 0,7 MPa
Áp suất thử: 1,2 MPa
Nhiệt độ làm việc: -20°C đến 70°C
Tốc độ làm việc: 50 – 400 mm/s
Dung sai hành trình 600 mm: +1,5/0 mm
Lực giữ an toàn: 560 N
Kích thước cổng khí: PT 1/8″
Cảm biến từ: Có hỗ trợ nam châm
Giảm chấn: Trang bị 2 giảm chấn thủy lực
Kiểu ren tiêu chuẩn: PT
Hành trình 600 mm thuộc dải hành trình tiêu chuẩn của dòng RMT32.

Ưu điểm:

• Thiết kế không ty giúp giảm đáng kể chiều dài tổng thể so với xi lanh có ty cùng hành trình.
• Hành trình 600 mm phù hợp cho các cơ cấu trượt, chuyển sản phẩm và định vị trên quãng đường dài.
• Cơ cấu dẫn hướng kép giúp bàn trượt vận hành ổn định, hạn chế xoay và chịu tải ngang tốt hơn.
• Liên kết từ giữa piston và bàn trượt giúp tách biệt phần chuyển động bên trong với môi trường bên ngoài, hỗ trợ hạn chế bụi bẩn xâm nhập.
• Hai giảm chấn thủy lực giúp hấp thụ lực va đập ở cuối hành trình, cho chuyển động dừng êm hơn và giảm tác động lên cơ cấu.
• Có nam châm để kết hợp cảm biến từ, thuận tiện xác định vị trí piston trong hệ thống tự động hóa.
• Kiểu tác động kép cho phép điều khiển chủ động chuyển động theo cả hai chiều.

Nhược điểm:

• Kết cấu phức tạp hơn xi lanh khí nén có ty thông thường nên việc lựa chọn, lắp đặt và bảo trì cần đúng kỹ thuật.
• Khả năng chịu tải và mô-men lệch tâm cần được tính toán phù hợp; tải quá lớn có thể ảnh hưởng đến độ ổn định và tuổi thọ của bộ dẫn hướng.
• Cơ cấu liên kết từ có giới hạn lực truyền, do đó không phù hợp với các ứng dụng yêu cầu lực đẩy quá lớn.
• Kích thước cụm bàn trượt và dẫn hướng tương đối lớn theo chiều ngang.
• Giá thành thường cao hơn các loại xi lanh có ty cơ bản cùng đường kính piston.

Ứng dụng: Phù hợp sử dụng trong máy đóng gói, dây chuyền lắp ráp, hệ thống cấp phôi, cơ cấu đẩy – kéo, bàn trượt tự động, hệ thống gắp đặt, máy dán nhãn và các thiết bị cần chuyển động tuyến tính hành trình dài trong không gian lắp đặt hạn chế.
