Cách Chọn Bạc Đạn Trượt LM Chính Xác, Bền Bỉ

Trong các hệ thống máy móc tự động hóa, CNC và thiết bị cơ khí chính xác, bạc đạn trượt LM là linh kiện quan trọng giúp các bộ phận chuyển động tuyến tính ổn định, giảm ma sát và nâng cao hiệu suất vận hành.
Tuy nhiên, trên thị trường hiện nay có nhiều loại bạc đạn trượt LM với kích thước, kết cấu và khả năng chịu tải khác nhau. Nếu lựa chọn không phù hợp, thiết bị có thể gặp tình trạng rung lắc, kẹt trượt, mài mòn nhanh hoặc giảm độ chính xác.

Vậy cách chọn bạc đạn trượt LM như thế nào để đảm bảo chất lượng, tuổi thọ và tiết kiệm chi phí? Hãy cùng tìm hiểu các tiêu chí quan trọng trong bài viết dưới đây.

1. Bạc đạn trượt LM là gì?

Bạc đạn trượt LM (Linear Motion Ball Bearing hoặc Linear Bushing) là loại vòng bi được thiết kế để tạo chuyển động tịnh tiến dọc theo trục dẫn hướng tròn.

Khác với vòng bi quay thông thường, bạc đạn LM sử dụng các viên bi tuần hoàn bên trong thân bạc để giảm ma sát khi di chuyển theo phương thẳng.

Cấu tạo cơ bản của bạc đạn trượt LM bao gồm:

• Vỏ ngoài: Bảo vệ các bộ phận bên trong và hỗ trợ lắp đặt.
• Viên bi thép: Tạo chuyển động lăn, giúp giảm lực ma sát.
• Vòng giữ bi: Dẫn hướng và giữ các viên bi hoạt động ổn định.
• Phớt chắn bụi: Hạn chế bụi bẩn xâm nhập ở những phiên bản có phớt.

Bạc đạn trượt LM thường được ứng dụng trong máy CNC, máy in 3D, máy đóng gói, thiết bị tự động hóa, máy cắt và các hệ thống chuyển động tuyến tính.

2. Tại sao cần chọn bạc đạn trượt LM đúng kỹ thuật?

Lựa chọn bạc đạn trượt LM phù hợp có ảnh hưởng trực tiếp đến hiệu quả và độ ổn định của hệ thống máy móc.

Một sản phẩm đáp ứng đúng yêu cầu kỹ thuật sẽ mang lại nhiều lợi ích:

Giảm ma sát khi chuyển động: Giúp cơ cấu trượt vận hành nhẹ nhàng và hạn chế tổn thất năng lượng.

Nâng cao độ chính xác: Hỗ trợ duy trì chuyển động tuyến tính ổn định khi được kết hợp với trục dẫn hướng và hệ thống lắp đặt phù hợp.

Tăng tuổi thọ thiết bị: Hạn chế mài mòn bất thường khi bạc đạn hoạt động trong phạm vi tải trọng cho phép.

Giảm chi phí bảo trì: Hạn chế tình trạng hư hỏng, kẹt bi hoặc phải thay thế linh kiện thường xuyên.

Vì vậy, tìm hiểu cách chọn bạc đạn trượt LM là bước cần thiết trước khi thiết kế hoặc nâng cấp hệ thống dẫn hướng tuyến tính.

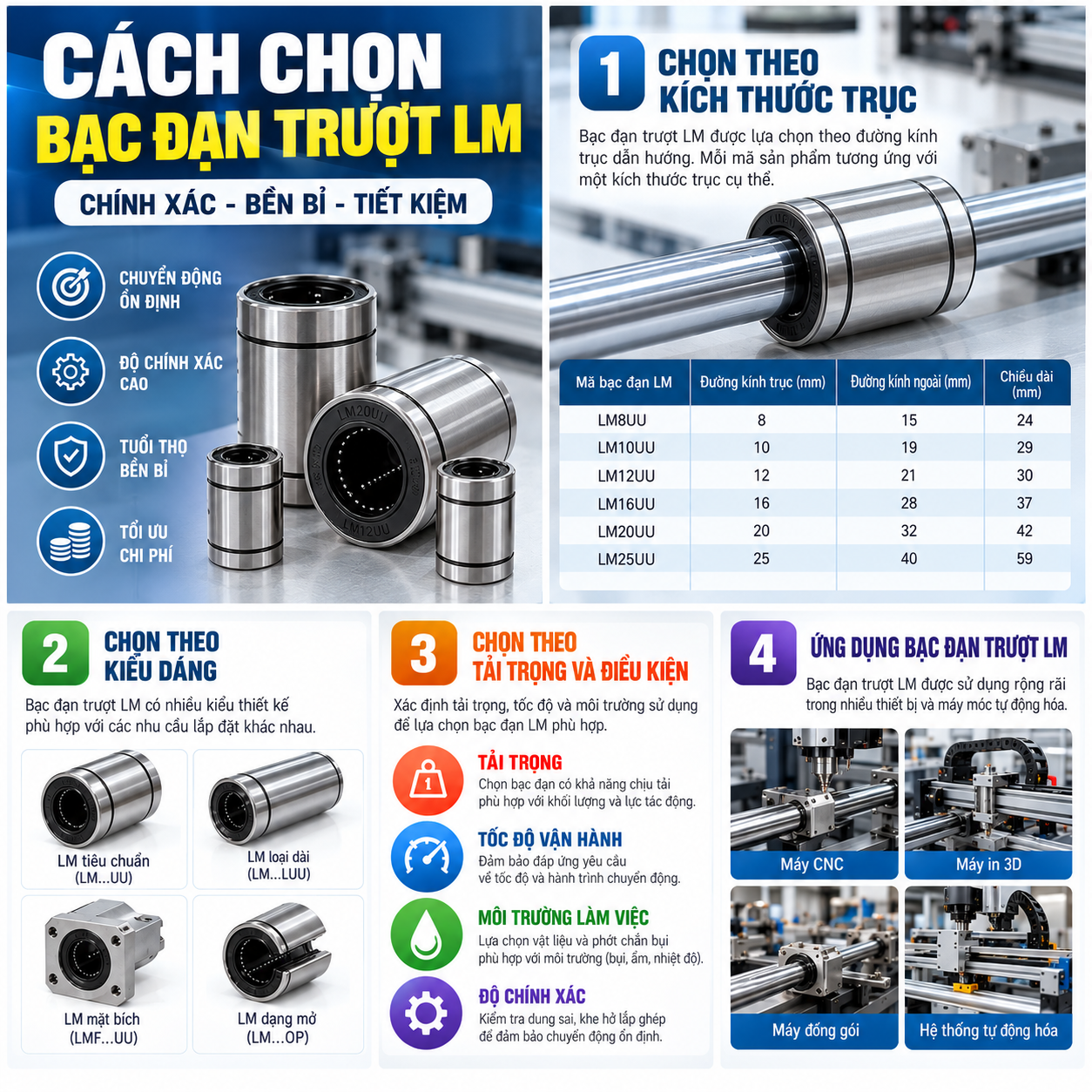

3. Hướng dẫn cách chọn bạc đạn trượt LM theo 7 tiêu chí quan trọng

3.1. Xác định kích thước trục dẫn hướng

Tiêu chí đầu tiên và quan trọng nhất khi lựa chọn bạc đạn trượt LM là xác định đường kính trục dẫn hướng.

Mỗi loại bạc đạn LM được thiết kế với đường kính trong danh nghĩa tương ứng với một kích thước trục nhất định.

Ví dụ:

• LM8UU: Sử dụng với trục có đường kính danh nghĩa 8 mm.
• LM10UU: Sử dụng với trục 10 mm.
• LM12UU: Sử dụng với trục 12 mm.
• LM16UU: Sử dụng với trục 16 mm.
• LM20UU: Sử dụng với trục 20 mm.
• LM25UU: Sử dụng với trục 25 mm.

Bên cạnh đường kính trong, cần kiểm tra đường kính ngoài và chiều dài bạc đạn để đảm bảo tương thích với vị trí lắp đặt.

Đặc biệt, nên sử dụng trục dẫn hướng có độ chính xác kích thước, độ cứng và chất lượng bề mặt phù hợp với khuyến nghị của nhà sản xuất.

3.2. Lựa chọn bạc đạn LM theo tải trọng

Tải trọng là yếu tố quan trọng ảnh hưởng đến khả năng vận hành và tuổi thọ của bạc đạn.

Khi tìm hiểu cách chọn bạc đạn trượt LM, cần xác định khối lượng cơ cấu chuyển động, lực tác động và điều kiện làm việc thực tế.

Hai thông số thường được sử dụng gồm:

Tải trọng động cơ bản (C): Thông số phục vụ tính toán tuổi thọ danh nghĩa của bạc đạn khi chuyển động.

Tải trọng tĩnh cơ bản (C₀): Thông số liên quan đến giới hạn tải trọng gây biến dạng dư tại vùng tiếp xúc giữa bi và rãnh lăn.

Đối với những hệ thống chịu tải lớn hoặc hoạt động liên tục, nên lựa chọn bạc đạn có khả năng chịu tải phù hợp và tính toán thêm tác động của lực lệch tâm.

Không nên chỉ dựa vào kích thước bạc đạn để đánh giá khả năng chịu tải, bởi thông số kỹ thuật có thể khác nhau giữa các nhà sản xuất.

3.3. Chọn loại bạc đạn trượt LM phù hợp

Hiện nay, bạc đạn trượt tuyến tính có nhiều kiểu thiết kế phục vụ các nhu cầu lắp đặt khác nhau.

Bạc đạn LM tiêu chuẩn: Có dạng hình trụ, kết cấu nhỏ gọn, thích hợp cho các hệ thống có vỏ lắp bạc riêng.

Bạc đạn LM loại dài: Có chiều dài lớn hơn loại tiêu chuẩn, phù hợp với một số ứng dụng cần tăng khả năng hỗ trợ dẫn hướng và cải thiện độ ổn định.

Bạc đạn LM mặt bích: Được thiết kế thêm mặt bích để thuận tiện bắt vít và cố định vào cụm máy.

Bạc đạn LM dạng mở: Thích hợp với một số hệ thống sử dụng trục dẫn hướng có thanh đỡ liên tục.

Cụm bạc đạn LM có gối đỡ: Tích hợp bạc đạn trong thân gá, giúp đơn giản hóa việc lắp đặt vào cơ cấu máy.

Doanh nghiệp cần căn cứ vào kết cấu thiết bị, không gian lắp đặt và phương pháp cố định để lựa chọn loại phù hợp.

3.4. Kiểm tra độ chính xác và khe hở lắp ghép

Độ chính xác của bạc đạn ảnh hưởng đến chất lượng chuyển động của hệ thống.

Khi lựa chọn, cần quan tâm đến độ chính xác kích thước, độ đồng tâm, khe hở giữa bạc và trục cũng như chất lượng gia công bề mặt.

Khe hở quá lớn có thể làm tăng độ rơ và ảnh hưởng đến khả năng định vị. Ngược lại, lắp ghép quá chặt có thể khiến bạc đạn chuyển động khó khăn hoặc tăng ma sát.

Đối với nhiều dòng bạc đạn LM của THK, nhà sản xuất đưa ra các cấp dung sai trục khác nhau tùy theo yêu cầu khe hở và cấp chính xác.

Vì vậy, cần đối chiếu thông số trục, bạc đạn và vỏ lắp theo catalogue kỹ thuật, thay vì chỉ lựa chọn theo kích thước danh nghĩa.

3.5. Xem xét tốc độ và hành trình chuyển động

Tốc độ vận hành và chiều dài hành trình cũng là những yếu tố cần xem xét khi chọn bạc đạn trượt LM.

Đối với hệ thống di chuyển liên tục hoặc có tần suất vận hành cao, cần lựa chọn bạc đạn đáp ứng yêu cầu về tốc độ, khả năng bôi trơn và tuổi thọ.

Bên cạnh đó, cần đánh giá:

• Chiều dài hành trình trượt.
• Tốc độ di chuyển lớn nhất.
• Gia tốc và tần suất đảo chiều.
• Số chu kỳ hoạt động mỗi ngày.
• Tải trọng phát sinh khi tăng tốc hoặc giảm tốc.

Đối với hệ thống có hành trình dài, cần kiểm tra thêm độ võng và khả năng chịu lực của trục dẫn hướng.

Việc đánh giá tổng thể giúp hạn chế tình trạng rung động, mài mòn hoặc quá tải trong quá trình hoạt động.

3.6. Lựa chọn vật liệu và khả năng chống bụi

Môi trường làm việc có ảnh hưởng trực tiếp đến độ bền của bạc đạn trượt tuyến tính.

Trong môi trường thông thường, bạc đạn sử dụng vật liệu thép phù hợp và được bôi trơn đúng cách có thể đáp ứng nhiều ứng dụng cơ khí.

Đối với môi trường có độ ẩm cao hoặc yêu cầu chống ăn mòn, có thể cân nhắc các dòng bạc đạn làm bằng thép không gỉ.

Ngoài ra, nếu thiết bị hoạt động ở nơi có nhiều bụi hoặc mạt kim loại, nên ưu tiên phiên bản có phớt chắn bụi và bổ sung biện pháp bảo vệ cơ cấu dẫn hướng.

Cần lưu ý rằng phớt chắn bụi không thể thay thế hoàn toàn việc vệ sinh và bảo dưỡng định kỳ.

3.7. Lựa chọn thương hiệu và nhà cung cấp uy tín

Một yếu tố không thể bỏ qua trong cách chọn bạc đạn trượt LM là chất lượng sản phẩm và nguồn gốc xuất xứ.

Trên thị trường có nhiều thương hiệu bạc đạn và linh kiện dẫn hướng tuyến tính với mức giá khác nhau.

Khi lựa chọn nhà cung cấp, doanh nghiệp nên ưu tiên những đơn vị có:

• Thông tin sản phẩm và thông số kỹ thuật rõ ràng.
• Catalogue hoặc bản vẽ kích thước đầy đủ.
• Khả năng tư vấn lựa chọn mã bạc phù hợp.
• Chính sách bảo hành và hỗ trợ kỹ thuật minh bạch.
• Nguồn hàng ổn định, đáp ứng nhu cầu thay thế.

Không nên lựa chọn bạc đạn chỉ dựa trên mức giá thấp, bởi chất lượng vật liệu và độ chính xác gia công có thể ảnh hưởng lớn đến chi phí vận hành lâu dài.

4. Bảng kích thước bạc đạn trượt LM phổ biến

Dưới đây là bảng kích thước tham khảo của một số mã bạc đạn trượt LM thông dụng.

Mã bạc đạn	Đường kính trong	Đường kính ngoài	Chiều dài
LM8UU	8 mm	15 mm	24 mm
LM10UU	10 mm	19 mm	29 mm
LM12UU	12 mm	21 mm	30 mm
LM16UU	16 mm	28 mm	37 mm
LM20UU	20 mm	32 mm	42 mm
LM25UU	25 mm	40 mm	59 mm
LM30UU	30 mm	45 mm	64 mm

Lưu ý: Kích thước trên mang tính tham khảo cho các phiên bản LM-UU phổ biến. Cần kiểm tra catalogue của từng nhà sản xuất trước khi mua hoặc lắp đặt.

5. Những sai lầm thường gặp khi chọn bạc đạn trượt LM

Trong quá trình sử dụng, nhiều doanh nghiệp gặp sự cố do lựa chọn hoặc lắp đặt bạc đạn chưa đúng kỹ thuật.

Chọn sai đường kính: Có thể khiến bạc đạn không lắp được vào trục hoặc xuất hiện độ rơ không mong muốn.

Không tính toán tải trọng: Khiến bạc đạn nhanh mòn, giảm tuổi thọ và ảnh hưởng đến khả năng vận hành.

Bỏ qua chất lượng trục: Trục dẫn hướng không đủ độ cứng, sai dung sai hoặc có bề mặt không phù hợp sẽ ảnh hưởng đến hiệu quả của bạc đạn.

Lắp đặt không đồng tâm: Có thể gây kẹt trượt, tăng lực cản và làm hỏng các bộ phận bên trong.

Thiếu bôi trơn: Làm tăng ma sát và thúc đẩy quá trình mài mòn.

Để tránh những vấn đề trên, cần kiểm tra kỹ thông số kỹ thuật, phương pháp lắp đặt và điều kiện vận hành trước khi đưa thiết bị vào sử dụng.

6. Kinh nghiệm sử dụng bạc đạn trượt LM bền lâu

Ngoài lựa chọn đúng sản phẩm, việc sử dụng và bảo trì phù hợp cũng giúp nâng cao hiệu quả hoạt động.

Trước hết, cần giữ trục dẫn hướng sạch sẽ, hạn chế bụi bẩn và mạt kim loại tiếp xúc với bề mặt chuyển động.

Tiếp theo, thực hiện bôi trơn theo hướng dẫn của nhà sản xuất, lựa chọn loại dầu hoặc mỡ phù hợp với điều kiện làm việc.

Trong quá trình lắp đặt, phải đảm bảo độ thẳng hàng của trục và bạc đạn. Không dùng lực tác động trực tiếp vào phớt hoặc các bộ phận dễ biến dạng.

Ngoài ra, nên kiểm tra định kỳ độ rơ, tiếng ồn bất thường và mức độ mài mòn để phát hiện sớm các dấu hiệu hư hỏng.
